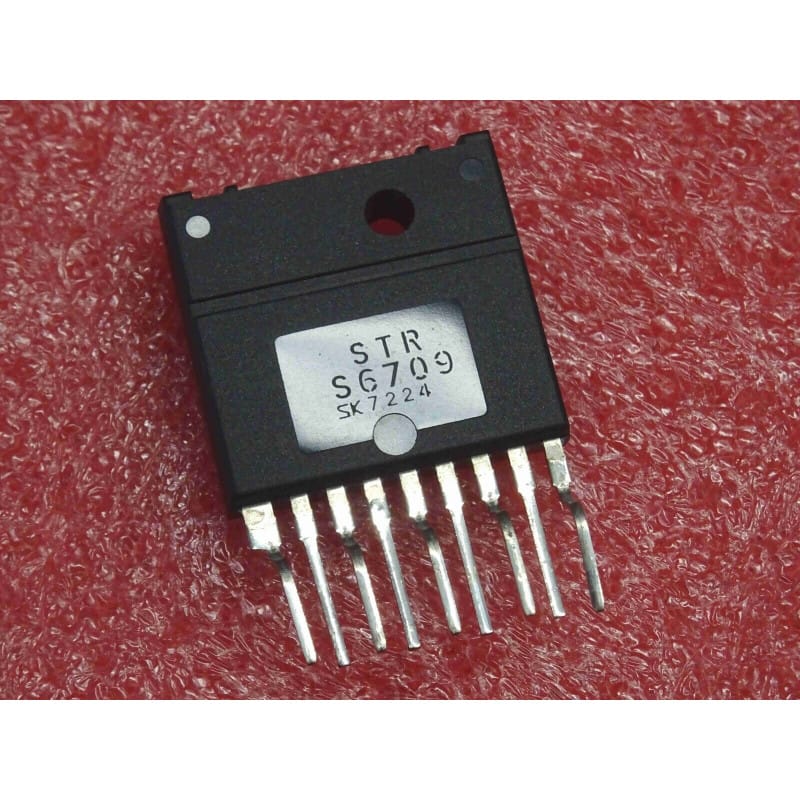

Le STRS6709 (souvent écrit STR-S6709) est un régulateur à découpage hors-ligne haute tension (off-line switching regulator) intégrant un transistor de commutation bipolaire de puissance, fabriqué historiquement par Sanken Electric.
Ce composant de la série STR-S est largement reconnu dans l'électronique de puissance vintage (notamment dans les alimentations à découpage de téléviseurs CRT, de moniteurs et d'équipements audio/vidéo des années 1980 et 1990). Il intègre sur un même substrat ou dans un boîtier compact les circuits de contrôle, de protection et le transistor de puissance capable de commuter un courant de collecteur $Ic$ de 10A.
Fabricant : Sanken Electric.
Fonction : Régulateur à découpage hors-ligne avec transistor bipolaire intégré (Off-line Switching Regulator with Bipolar Transistor).
Courant de commutation max ($Ic$) : 10 Ampères.
Boîtier : Boîtier de puissance multi-broches à fort transfert thermique (généralement SIP-9 ou similaire avec semelle métallique ou isolante pour radiateur).
Signification de la référence :
STR-S6709 : Référence de la régulation de puissance de la série Sanken STR-S.
Performances clés :
Intégration de puissance : Combine l'électronique de commande et le transistor de découpage haute tension pour simplifier la conception des alimentations primaires connectées au secteur redressé.
Protections intégrées : Comporte généralement des sécurités contre les surintensités et les surchauffes pour protéger l'étage d'alimentation.
Repérage & Broches Clés :
Repérage : L'orientation du boîtier est dictée par la face avant marquée et la disposition asymétrique des broches de puissance. La fixation sur radiateur avec pâte thermique et isolant mica/silicone est impérative.
Sécurité Secteur (Primaire) : Ce composant est directement raccordé au circuit primaire chaud (côté secteur redressé, haute tension dangereuse d'environ 320V DC après le pont de diodes).
Diagnostic Express (Alimentation en panne / Fusible secteur grillé) :
Symptômes Courants en Atelier :
Le fusible d'entrée fond instantanément à la mise sous tension ou l'alimentation reste totalement morte : Court-circuit franc entre collecteur et émetteur du transistor de puissance interne du STR-S6709.
Tension de sortie instable ou "tic-tac" de l'alimentation : Mise en sécurité du circuit due à une surcharge au secondaire ou à un condensateur électrochimique fatigué dans la boucle de régulation.
Mesures sous tension (avec la plus grande prudence - isolation galvanique recommandée) :
Contrôle de la tension d'alimentation (VCC du circuit / Broche d'auto-alimentation) : Vérifier que la tension de démarrage est bien présente sur la broche de commande.
Test hors tension (au multimètre) : Contrôler l'absence de court-circuit entre les broches principales du transistor de puissance intégré avant de reconnecter l'appareil au secteur.
Recommandations de Montage :
Dissipation thermique : Ne jamais faire fonctionner ce régulateur sans son radiateur en aluminium. S'assurer de l'état de l'isolant thermique et de la présence de pâte thermique fraîche lors du remontage.
Vérification périphérique : En cas de remplacement du STR-S6709 suite à un claquage, inspecter systématiquement tous les composants périphériques associés (résistances de démarrage de faible valeur, diodes rapides, et condensateurs électrochimiques de filtrage du primaire qui provoquent 90% des pannes récurrentes de ces régulateurs).
