Le 1L0380R (référence complète KA1L0380R) est un circuit de puissance intégré d'époque de la famille des Fairchild Power Switch (FPS), mais ici dans sa version originale historique manufacturée par le géant coréen Samsung (SEC). Présenté dans un boîtier de puissance plastique entièrement encapsulé à 4 broches en ligne de type TO-220F-4L (boîtier Fullpack isolé), ce composant d'origine authentique et neuf de stock (NOS) combine un contrôleur PWM analogique et un transistor de puissance SenseFET haute tension (800V).
Spécialement développé pour simplifier l'architecture des alimentations à découpage (SMPS) de type Flyback, il réduit considérablement le nombre de composants périphériques. On le retrouve massivement à la maintenance dans le bloc primaire des téléviseurs cathodiques d'époque, des moniteurs PC rétro et des adaptateurs secteur des années 90 et 2000.

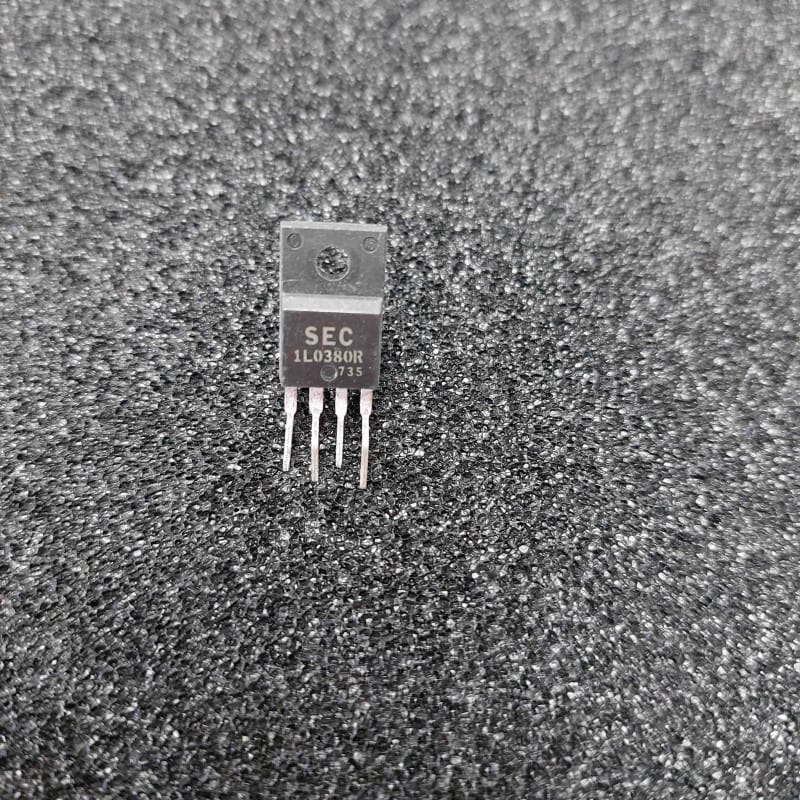

Marquage officiel d'époque : SEC (Samsung Electronics Co.) suivi de la référence 1L0380R et du code de lot.
Transistor SenseFET robuste intégré : Supporte une tension de blocage maximale de 800 Volts, offrant une excellente marge de sécurité contre les pics de tension au bloc primaire.
Boîtier Fullpack isolé (TO-220F) : Le dos du composant est entièrement moulé en résine. Aucun contact électrique avec le radiateur en aluminium, ce qui évite d'utiliser un kit d'isolation (mica/silicone) lors de la pose.
Protections intégrées : Protection contre les surcharges (OLP), les surtensions (OVP) et verrouillage en cas de sous-tension (UVLO).
Fréquence interne fixe : Fréquence de découpage interne stabilisée à 50 kHz (spécifique à la série 1L).
Brochage physique (Vue de face, marquage face à vous, broches vers le bas) :
Pin 1 (GND) : Masse du circuit primaire (reliée au pôle négatif du gros condensateur 400V).
Pin 2 (DRAIN) : Drain du SenseFET interne (connecté directement à l'enroulement primaire du transformateur).
Pin 3 (VCC) : Tension d'alimentation positive du contrôleur (fournie par la résistance de démarrage puis par l'enroulement auxiliaire).
Pin 4 (FB) : Entrée de rétroaction / Feedback (liée à l'optocoupleur pour stabiliser le secondaire).
Le diagnostic classique au primaire "Fusible d'entrée claqué ou alimentation muette" :
Test du SenseFET (Hors tension) : Utilisez le test de continuité/diode de votre multimètre entre la Pin 1 (GND) et la Pin 2 (DRAIN). Si vous mesurez un court-circuit franc (0 Ohm), la puce interne a rendu l'âme. Avant de souder le circuit SEC neuf, contrôlez impérativement les composants du circuit d'écrêtage (Snubber RCD) en parallèle sur le transformateur pour éviter de griller la puce neuve au premier démarrage.
Pas de démarrage (Vcc instable ou absent) : Mesurez la tension sur la Pin 3 (VCC). La puce a besoin d'un seuil minimal (environ 14V à 16V) pour s'amorcer. Si la tension reste à 0V, les résistances de démarrage de forte valeur d'époque (Start-up) sont coupées. Si la tension "pompe" ou oscille cycliquement sans démarrer, le petit condensateur chimique de filtrage de la ligne VCC (généralement 22µF ou 47µF) est sec. Remplacez-le systématiquement.
Précautions d'installation :
Sécurité : Déchargez toujours le gros condensateur de filtrage principal (tension résiduelle d'environ 325V DC) avec une résistance de puissance avant toute intervention sur les pistes.
Bien que le boîtier TO-220F de Samsung soit isolé, appliquez toujours une fine couche de graisse thermique neuve à l'arrière pour garantir un bon transfert des calories vers le dissipateur thermique.
