Diode Zener de référence de tension et de régulation de haute stabilité compensée en température (Temperature Compensated Silicon Zener Reference Diode) de référence standard universelle 1N3155 (1N 3155 / série 1N3154 à 1N3157) fabriquée par le constructeur français historique SILEC (Silec Semi-conducteurs / Sagem), conçue pour les métrologues, spécialistes de l'instrumentation de précision, réparateurs d'alimentations de laboratoire stabilisées, concepteurs de convertisseurs analogique-numérique et électroniciens d'atelier.

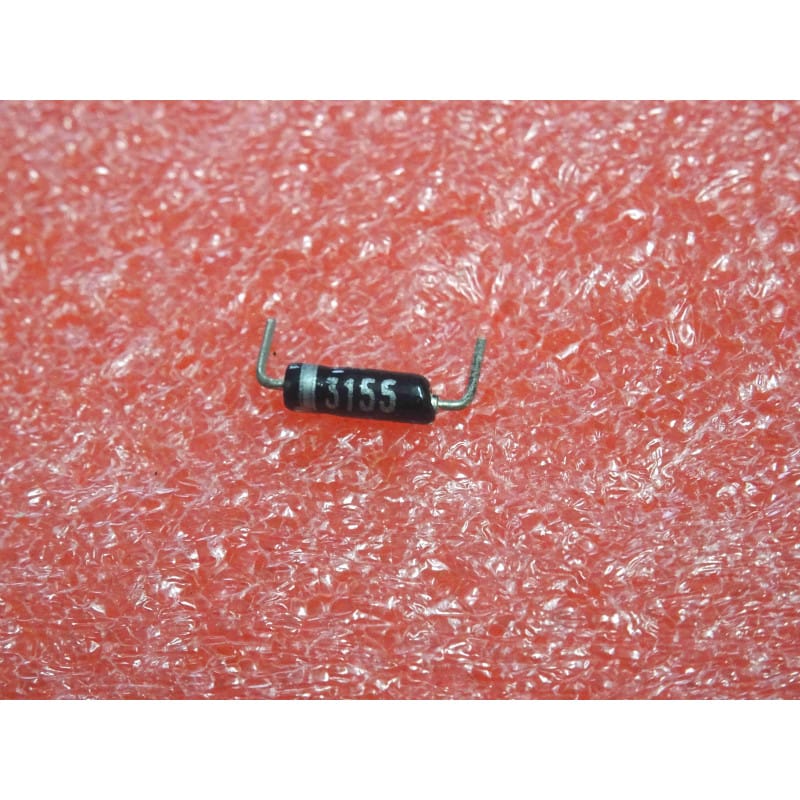

La diode Silec 1N3155 est un composant silicium de précision monté dans le traditionnel boîtier axial en verre scellé hermétique DO-35 (SOD-27 / DO-204AH), ici présenté en version d'origine à pattes courtes (idéal pour l'insertion sur supports, modules compacts ou circuits imprimés multicouches). Conçue pour délivrer une tension de référence d'une stabilité extrême, elle offre une tension Zener nominale (VZ / Uz) calibrée de 8,4 V DC (plage garantie de 8,0 V à 8,8 V, tolérance 5%) sous un courant de test Zener nominal (IZT / Iz) de 10 mA, et dissipe une puissance continue maximale (Ptot / PD) de 500 mW (0,5 W). Grâce à sa structure interne combinant une jonction Zener et une jonction polarisée en direct en opposition thermique, elle présente un coefficient de température très faible, une faible impédance dynamique (ZZT sous 15 Ohms) et une insensibilité totale aux dérives hygrométriques.
Composants Électroniques & Semi-conducteurs / Fabricant : SILEC (Silec Semi-conducteurs France) / Référence Fabricant : 1N3155 (Standard JEDEC / Série 1N3154 à 1N3157) / Type de Composant : Diode Zener de référence de tension compensée en température (Silicon Temperature Compensated Zener Diode) / Tension Zener Nominale (VZ / Uz) : 8,4 V DC (plage garantie 8,0 V à 8,8 V sous Iz = 10 mA) / Courant de Test Zener Optimal (IZT / Iz) : 10 mA / Puissance Continue Max Dissipable (Ptot / PD) : 500 mW (0,5 W à TA = 25°C) / Tolérance sur Tension Zener : 5% / Impédance Dynamique Zener Max (ZZT) : Inférieure à 15 Ohms sous IZT = 10 mA / Coefficient de Température : Faible dérive thermique optimisée / Courant Inverse de Fuite (IR) : Inférieur à 5 µA sous 5,5 V à 25°C / Boîtier Mécanique : Axial verre scellé hermétique DO-35 (SOD-27 / DO-204AH) / Longueur des Broches : Version usine à pattes courtes (découpées/formées d'origine pour montage compact) / État : Neuf de stock d'époque (NOS / New Old Stock), perles de verre parfaitement intactes, broches étamées propres et sans oxydation, jamais soudées. Composant noble pour références de tension métrologiques, générateurs d'étalonnage et cartes analogiques de haute stabilité.
Tension de Référence Étalonnée 8,4 V DC (sous 10 mA) :
Tension pivot standard pour étages de référence analogiques, ponts de mesure de précision et comparateurs.
Compensation Thermique Interne :
Stabilité en tension remarquable face aux variations de température ambiante de l'atelier ou du boîtier d'appareil.
Faible Résistance Dynamique (ZZT sous 15 Ohms) :
Garantit une tension de sortie rigoureusement fixe même en cas de légères fluctuations du courant d'alimentation de polarisation.
Boîtier Verre Hermétique DO-35 :
Protection absolue contre l'humidité et les agressions chimiques, assurant une dérive quasi-nulle dans le temps sur plusieurs décennies.
Format à Pattes Courtes Prêt à l'Emploi :
Format pratique d'origine facilitant l'insertion rapide, le gain de place en hauteur et le montage sur modules d'instrumentation.
Qualité Constructeur Français Silec :
Fiabilité militaire et industrielle reconnue pour les appareils de télécommunication, de mesure et de régulation.
État : Pièces neuves de stock d'époque (NOS), broches étamées d'usine prêtes pour le brasage.
Identification de la Polarité & Montage :
Repérage Visuel : La bague foncée (noire ou bleue) sur le cylindre en verre repère la Cathode.
Raccordement Électrique : En régulation Zener, la Cathode est connectée au potentiel positif (+), et l'Anode est reliée au potentiel négatif / masse (-).
Calcul de la Résistance Ballast Série (R) :
La formule de dimensionnement est : R = (Valimentation - 8,4V) / (Icharge + Iz).
Pour obtenir le coefficient de stabilité optimal garanti par le constructeur, calibrer le courant Iz à 10 mA (point de test nominal).
Limiter le courant maximal à Izmax = 500mW / 8,4V = ~59 mA (conserver une marge de sécurité en restant sous 35-40 mA).
Domaines d'Application Privilégiés :
Génération de Référence de Tension Stable (8,4 V) : Pour étages comparateurs à fenêtre, références d'amplificateurs opérationnels d'instrumentation et conversion A/N.
Restauration d'Équipements de Mesure Anciens : Alimentations de précision, voltmètres numériques de laboratoire, oscilloscopes et calibrateurs de tension d'époque.
Régulateur Shunt Précis : Stabilisation locale à 8,4 V à partir de rails 12 V, 15 V ou 24 V DC.
Précautions de Brasage (Pattes Courtes) :
En raison des broches courtes, le transfert thermique du fer à souder vers la perle de verre est plus direct : utiliser une petite précelle métallique entre la panne et le verre pour agir comme dissipateur thermique (heat sink), et limiter la durée de contact du fer à moins de 2 à 3 secondes.
