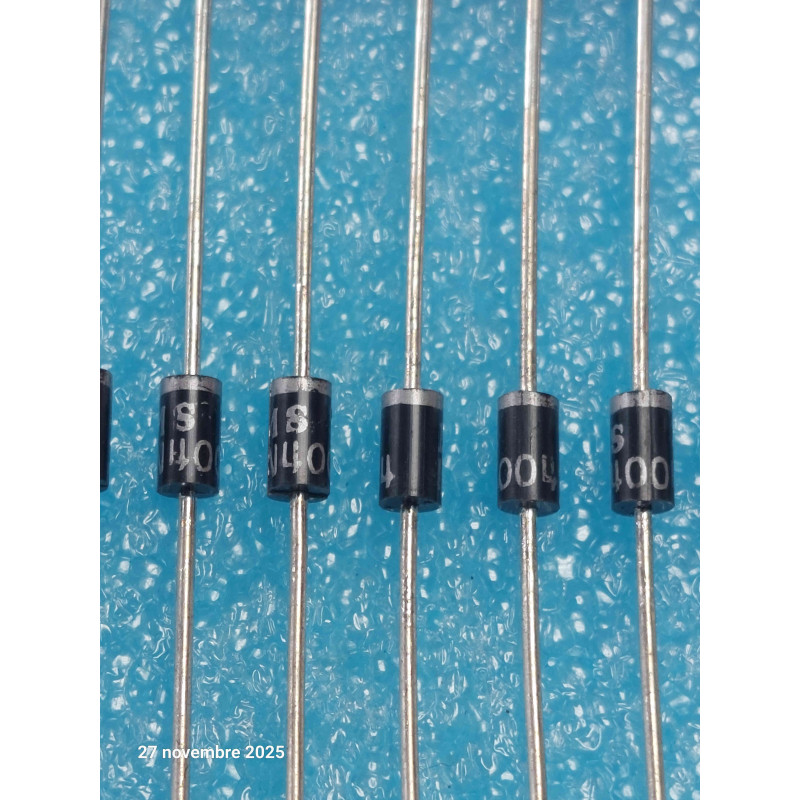

Lot de 20 diodes de redressement silicium d'usage général (Standard Silicon Rectifier Diode) de référence universelle 1N4004 (série standard 1N4001 à 1N4007), conçu pour les techniciens de maintenance électronique, réparateurs d'alimentations linéaires, concepteurs de circuits imprimés, électroniciens d'atelier et passionnés de prototypage / DIY.
La diode 1N4004 est le composant incontournable en boîtier traversant axial moulé DO-41 (DO-204AL) pour les applications de redressement basse fréquence et de protection générale. Elle offre une tension inverse de crête répétitive (VRRM) de 400 V (tension continue de blocage VR max de 400 V) et un courant direct moyen nominal (IF(AV)) de 1 A (jusqu'à une température ambiante TA = 75°C). Dotée d'une structure silicium robuste passivée capable d'encaisser des pointes de surintensité accidentelles (IFSM) de 30 A, elle est le standard de référence pour les ponts redresseurs 50/60 Hz, les diodes de roue libre sur bobines de relais basse tension, et les protections anti-inversion de polarité sur entrées d'alimentation.
Composants Électroniques & Semi-conducteurs / Référence Standard : 1N4004 (Série 1N4001 à 1N4007) / Type de Composant : Diode de redressement de puissance d'usage général (General Purpose Plastic Rectifier) / Tension Inverse Répétitive Max (VRRM) : 400 V / Tension Continue Inverse Max (VR) : 400 V / Tension Efficace Max (VRMS) : 280 V / Courant Direct Moyen (IF(AV)) : 1,0 A (à TA = 75°C) / Courant de Surcharge Crête (IFSM) : 30 A (onde demi-sinus 8,3 ms) / Chute de Tension Directe Max (VF) : Typiquement 0,9 V à 1,1 V sous 1 A / Courant de Fuite Inverse (IR) : Inférieur à 5 µA sous VRRM à 25°C / Boîtier Mécanique : Axial plastique moulé DO-41 (DO-204AL / résine époxy ignifugée UL 94V-0) / Conditionnement : Lot de 20 pièces / État : Neuf de stock d'origine (NOS / New Old Stock) en bande ou vrac d'origine, broches axiales étamées propres et sans oxydation, prêtes à souder. Lot de base indispensable pour tout atelier d'électronique et maintenance.
Standard Industriel Universel (1N4004) :
La référence de base présente sur la quasi-totalité des cartes électroniques grand public et industrielles.
Marge de Sécurité en Tension (400 V) :
Parfaitement adaptée aux secondaires de transformateurs jusqu'à 150-200 V RMS et aux alimentations continues 12 V / 24 V / 48 V / 110 V.
Format Standardisé DO-41 :
Encombrement compact facilitant l'insertion sur circuit imprimé traversant ou sur plaque d'essai (breadboard).
Capacité de Tenue aux Surcharges (IFSM 30 A) :
Supporte sans faillir l'appel de courant initial lors de la mise sous tension des condensateurs de filtrage.
Lot Quantitatif d'Atelier (20 Pièces) :
Idéal pour constituer ou renouveler le stock d'établi pour tous les dépannages courants.
État : Pièces neuves, broches étamées d'origine prêtes pour brasage immédiat.
Grandes Lignes d'Utilisation & Applications Clés :
Repérage de Polarité : La bague argentée (ou blanche) sur le corps en plastique cylindrique identifie la broche Cathode (sortie du potentiel positif en redressement).
Diode de Roue Libre (Freewheeling) : Montée en parallèle inverse sur les bobines de relais 12 V ou 24 V DC pour absorber la surtension inductive à l'ouverture et protéger le transistor de commande (ex. 2N2222 ou BC547).
Protection Anti-Inversion : Placée en série sur l'entrée d'alimentation pour bloquer immédiatement tout courant destructeur en cas de branchement inversé des polarités.
Limites Fréquentielles : Diode standard pour applications 50 Hz à 400 Hz ; pour le découpage haute fréquence (au-delà de quelques kilohertz), utiliser des diodes rapides (séries UF4004, FR104 ou 1N4148 pour le petit signal).
