Lot de 5 diodes de redressement de puissance standard au silicium à jonction passivée (Standard Recovery Silicon Power Rectifier Diode) de référence standard universelle JEDEC 1N5404 (1N 5404 / série standard 1N5400 à 1N5408 / équivalent BY252, RL304) (fabricants de référence : Vishay Semiconductors, ON Semiconductor / Motorola, Diotec Semiconductor, STMicroelectronics, Diodes Inc., Taiwan Semiconductor), conçu pour les techniciens de maintenance électronique, concepteurs et réparateurs d'alimentations linéaires stabilisées, chargeurs de batteries 12 V / 24 V, amplificateurs audio de puissance, ponts redresseurs discrets et électroniciens d'atelier.

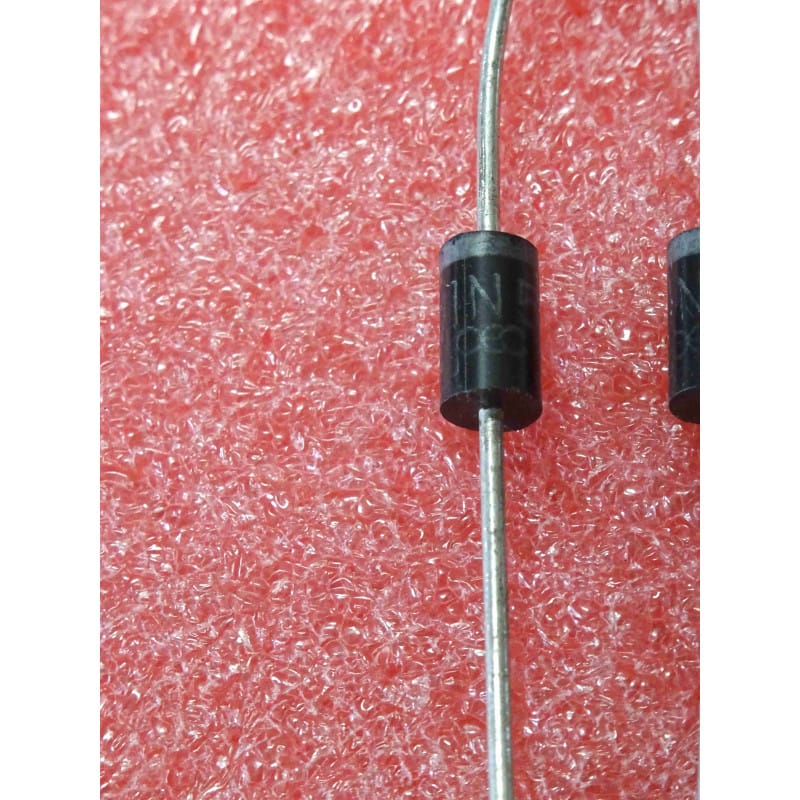

La diode 1N5404 est un composant de puissance robuste à jonction diffusée passivée encapsulé dans le traditionnel boîtier axial en plastique moulé haute dissipation DO-201AD (DO-27 / DO-204AC) à broches en cuivre étamé renforcé. Développée pour le redressement général 50/60 Hz de forte intensité et la protection des étages de puissance, elle supporte une tension inverse de crête répétitive (VRRM / Urrm) de 400 V (tension continue de blocage VR de 400 V / tension efficace max VRMS de 280 V AC), délivre un courant direct moyen nominal (IF / IF(AV) / IO) soutenu de 3,0 A (en continu à température ambiante standard TA = 75°C avec longueurs de broches standard), et encaisse un courant de surcharge crête non répétitif (IFSM) de 200 A (onde demi-sinus 10 ms / 8,3 ms). Sa structure sous résine époxy ignifugée garantit une excellente évacuation thermique par conduction sur les broches, un courant de fuite inverse quasi-nul sous 400 V et une fiabilité remarquable face aux appels de courant des bancs de filtrage capacitifs.
Capacité en Courant Continu Soutenue (3 A Réels en Format Axial) :
Triple la capacité en courant d'une diode 1N4004 / 1N4007 ordinaire, permettant d'alimenter des transformateurs de moyenne et forte puissance sans surchauffe critique.
Tension Inverse Polyvalente 400 V (VRRM 400 V) :
Parfaitement dimensionnée pour les secondaires de transformateurs jusqu'à 115 V AC et bus continus de 12 V à 250 V DC avec une large marge de sécurité face aux transitoires.
Tenue Exceptionnelle aux Appels de Courant (IFSM 200 A) :
Absorbe sans claquage le pic de charge initial des condensateurs électrolytiques de forte capacité (4 700 µF à 22 000 µF) à la mise sous tension.
Boîtier Axial Haute Dissipation DO-201AD (DO-27) :
Broches épaisses en cuivre massif étamé assurant un drainage thermique efficace directement vers les pistes du circuit imprimé.
Interchangeabilité & Remplacement Universel :
Remplace directement et surclasse les diodes 3 A de calibres inférieurs (1N5400 50V, 1N5401 100V, 1N5402 200V) ainsi que les références européennes type BY251 / BY252.
État : Pièces neuves de stock d'origine (NOS / New Old Stock), broches axiales étamées d'usine propres et sans oxydation, prêtes pour l'insertion et le brasage.
Identification de la Polarité & Repérage :
Repérage Visuel : La bague blanche (ou argentée) peinte sur le corps cylindrique noir repère la Cathode (sortie du pôle positif continu + en montage redresseur).
Raccordement Électrique :
L'Anode (côté opposé à la bague) est reliée au transformateur ou à la ligne alternative.
La Cathode (côté bague) est reliée au pôle positif du banc de filtrage ou rail d'alimentation continue.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode (côté bague) -> conduction mesurée entre 0,45 V et 0,55 V (signature normale à faible courant de test).
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L).
Domaines d'Application Clés en Atelier :
Ponts de Graetz Discrets 3 A (4 Diodes) : Conception ou remise en état d'étages de redressement pour amplificateurs Hi-Fi, alimentations d'atelier 13,8 V / 24 V et transformateurs toroïdaux.
Chargeurs de Batteries Lourds (12 V / 24 V) : Redressement robuste supportant des charges d'appoint jusqu'à 3 A continus.
Protection Inversion de Polarité Forte Puissance : Montée en série sur l'entrée d'alimentation continue d'émetteurs-récepteurs radio (CB / Radioamateur) ou modules audio.
Diode de Roue Libre (Freewheeling) : Protection contre les surtensions inductives sur de gros relais, solénoïdes et électrovannes industrielles sous 24 V à 110 V DC.
Consignes de Montage & Dissipation Thermique :
À partir de 2 A continus, la diode dissipe de la chaleur (environ 0,95 V x 3 A = ~2,8 W).
Conserver au moins 6 à 10 mm de longueur de broche entre le corps plastique et la soudure.
Réaliser de larges pastilles et plans de masse sur le circuit imprimé afin de drainer les calories par conduction thermique à travers les broches en cuivre.
Composants Électroniques & Semi-conducteurs / Référence Standard : 1N5404 (Standard JEDEC / Variantes : 1N 5404 / Famille 1N5400 à 1N5408 / Équivalents : BY252, RL304, HER304, 1N5406, 1N5408) / Type de Composant : Diode de redressement de puissance silicium standard 50/60 Hz (Standard Recovery Silicon Power Rectifier Diode) / Tension Inverse Répétitive Max (VRRM / Urrm) : 400 V / Tension Continue de Blocage Max (VR) : 400 V / Tension Efficace Max (VRMS) : 280 V AC / Courant Direct Moyen Nominal (IF / IF(AV) / IO) : 3,0 A (à TA = 75°C) / Courant de Surcharge Crête Non Répétitif (IFSM) : 200 A (onde demi-sinus 10 ms à 25°C) / Chute de Tension Directe Max (VF) : ~0,95 V sous 3,0 A (max 1,1 V à 25°C) / Courant Inverse de Fuite Ultra-Bas (IR) : Inférieur à 5 µA sous 400 V à 25°C / Boîtier Mécanique : Axial plastique surmoulé DO-201AD (DO-27 / DO-204AC / résine époxy ignifugée UL 94V-0) / Conditionnement : Lot de 5 pièces / Température de Fonctionnement : -50°C à +150°C / État : Neuf de stock d'origine (NOS / New Old Stock), broches axiales étamées d'usine propres et sans oxydation, jamais soudé. Composant standard haute fiabilité indispensable pour alimentations linéaires 3A, chargeurs 12V/24V, ponts de Graetz discrets, amplificateurs audio et maintenance générale de puissance.
