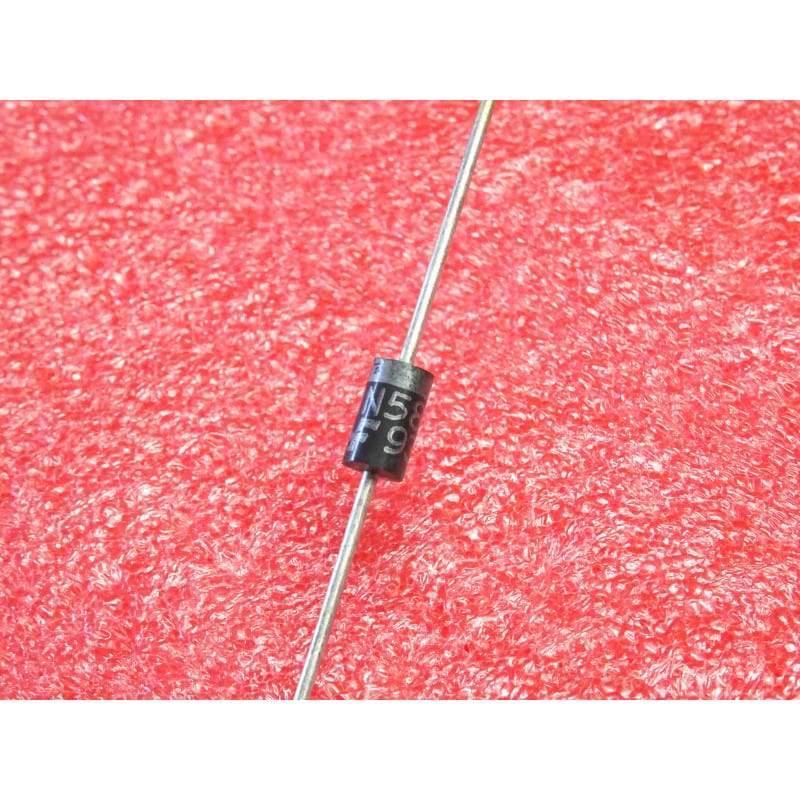

Lot de 5 diodes de redressement de puissance à barrière Schottky (Power Schottky Barrier Rectifier Diode) de référence standard universelle JEDEC 1N5822 (1N 5822 / série 1N5820, 1N5821, 1N5822 / équivalent SB340, MBR340, SS34) fabriquées par Fairchild Semiconductor (ON Semiconductor), conçu pour les techniciens de maintenance en électronique, réparateurs d'alimentations à découpage (SMPS), concepteurs de convertisseurs DC-DC abaisseurs/élévateurs (Buck / Boost), étages de charge solaire et électroniciens d'atelier.
La diode Fairchild 1N5822 est un semi-conducteur de puissance haute efficacité encapsulé dans le robuste boîtier axial en plastique moulé haute dissipation DO-201AD (DO-27 / DO-204AC) à broches massives en cuivre étamé. Spécialement conçue pour maximiser le rendement énergétique sur les rails basse tension à fort courant continu, elle supporte une tension inverse de crête répétitive (VRRM / Urrm) de 40 V (tension continue de blocage VR de 40 V / tension efficace max VRMS de 28 V AC), délivre un courant direct moyen nominal (IF / IF(AV) / IO) soutenu de 3,0 A (en continu à température de broches TL = 95°C), et encaisse un courant de surcharge crête non répétitif (IFSM) de 80 A (onde demi-sinus 10 ms / 8,3 ms). Sa structure à barrière métal-silicium passivée sous anneau de garde (Guard Ring) lui assure une chute de tension directe exceptionnellement basse (VF typiquement de 0,47 V à 0,52 V sous 3,0 A), une absence totale de temps de recouvrement inverse par porteurs minoritaires et une commutation instantanée à très haute fréquence (de 50 kHz à plus de 1 MHz).
Chute de Tension Directe Ultra-Basse (VF ~0,48 V à 3 A) :
Divise par deux les pertes par conduction par rapport à une diode silicium standard 3 A (type 1N5401/1N5404 à VF ~1,0 V), réduisant considérablement l'échauffement thermique du montage.
Forte Capacité en Courant Continu (3 A Réels en Format Axial) :
Permet d'alimenter directement des sorties régulées de forte puissance sans recourir à un boîtier vissable TO-220.
Tension Inverse Optimale 40 V (VRRM 40 V) :
Modèle chapeautant la série 1N5820-1N5822, parfaitement dimensionné pour les bus continus 5 V, 12 V, 18 V et 24 V DC.
Commutation Ultra-Rapide (Pertes dynamiques négligeables) :
Idéale pour les hacheurs PWM et alimentations à découpage travaillant à des fréquences élevées.
Boîtier Axial Haute Dissipation DO-201AD :
Broches massives en cuivre étamé favorisant l'évacuation calorifique directe par conduction sur les plans de cuivre du circuit imprimé.
Fabricant de Référence Fairchild Semiconductor :
Jonction passivée de haute régularité offrant une excellente fiabilité et un courant de fuite maîtrisé.
État : Pièces neuves de stock d'origine (NOS / New Old Stock), broches axiales étamées d'usine propres et prêtes pour l'insertion et le brasage.
Identification de la Polarité & Repérage :
Repérage Visuel : La bague blanche (ou argentée) peinte sur le corps cylindrique noir repère la Cathode (sortie du pôle positif continu + en redressement/protection).
Raccordement Électrique :
L'Anode (côté sans bague) est reliée à la source ou au commutateur PWM.
La Cathode (côté bague) est reliée au rail positif de sortie ou de filtrage.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode (côté bague) -> conduction directe mesurée entre 0,22 V et 0,32 V (seuil très bas caractéristique de la barrière Schottky sous faible courant de test).
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L).
Domaines d'Application Clés :
Diode de Roue Libre (Freewheeling / Catch Diode) sur Régulateurs Step-Down : Composant standard préconisé sur les circuits découpeurs 3 A (type LM2576-ADJ/5.0, LM2596-ADJ/5.0, XL4015).
Redressement Secondaire d'Alimentations à Découpage (SMPS) : Étages de sortie basse tension 5 V, 12 V ou 15 V DC à haut rendement.
Protection Anti-Retour / Détrompage Forte Intensité : Placée en série sur les entrées 12 V / 24 V d'équipements embarqués pour bloquer les inversions de polarité avec une perte de tension minime.
Chargeurs Solaires & Séparateurs de Batteries : Empêche la décharge nocturne des batteries 12 V / 24 V avec un débit de charge jusqu'à 3 A continus.
Consignes de Montage & Dissipation Thermique :
Sous un courant permanent proche de 3 A, la diode dissipe de la chaleur (environ 0,5 V x 3 A = ~1,5 W).
Conserver au moins 6 à 10 mm de longueur de broche entre le corps plastique et la soudure.
Prévoir des pistes larges et de grands plans de masse sur le circuit imprimé pour évacuer les calories par conduction thermique à travers les pattes en cuivre massif.
Composants Électroniques & Semi-conducteurs / Fabricant : Fairchild Semiconductor (ON Semiconductor) / Référence Standard : 1N5822 (Standard JEDEC / Famille 1N5820 à 1N5822 / Équivalents : SB340, MBR340, SS34, 31DQ04, 1N5821) / Type de Composant : Diode de puissance à barrière Schottky basse tension (Power Schottky Barrier Rectifier Diode) / Tension Inverse Répétitive Max (VRRM / Urrm) : 40 V / Tension Continue de Blocage Max (VR) : 40 V / Tension Efficace Max (VRMS) : 28 V AC / Courant Direct Moyen Nominal (IF / IF(AV) / IO) : 3,0 A (à TL = 95°C) / Courant de Surcharge Crête Non Répétitif (IFSM) : 80 A (onde demi-sinus 10 ms à 25°C) / Chute de Tension Directe Ultra-Basse (VF) : ~0,48 V typique sous 3,0 A (0,525 V max à 25°C / 0,38 V à 1 A) / Courant Inverse de Fuite : Inférieur à 2,0 mA sous 40 V à 25°C / Boîtier Mécanique : Axial plastique surmoulé DO-201AD (DO-27 / DO-204AC / résine époxy ignifugée UL 94V-0) / Conditionnement : Lot de 5 pièces / Température de Fonctionnement : -65°C à +125°C / État : Neuf de stock d'origine (NOS / New Old Stock Genuine Fairchild), broches axiales étamées d'usine propres et sans oxydation, jamais soudé. Composant haute performance indispensable pour convertisseurs DC-DC 3A (LM2576/LM2596), alimentations à découpage SMPS basse tension, régulateurs solaires et protection anti-inversion 12V/24V.
