Lot de 2 diodes Transil de suppression de surtensions transitoires silicium unidirectionnelles de haute puissance (1500W Peak Pulse Power Unidirectional Silicon TVS / Transil Diode) de référence universelle 1N5908 (1N 5908 / série Transil ST / équivalent ICTE-5, 1.5KE6.8A) fabriquées par STMicroelectronics (ST), conçues pour les concepteurs de cartes électroniques, réparateurs de cartes mères industrielles, spécialistes de l'automatisme (API / PLC), protection de microcontrôleurs (TTL / CMOS 5 V) et électroniciens d'atelier.

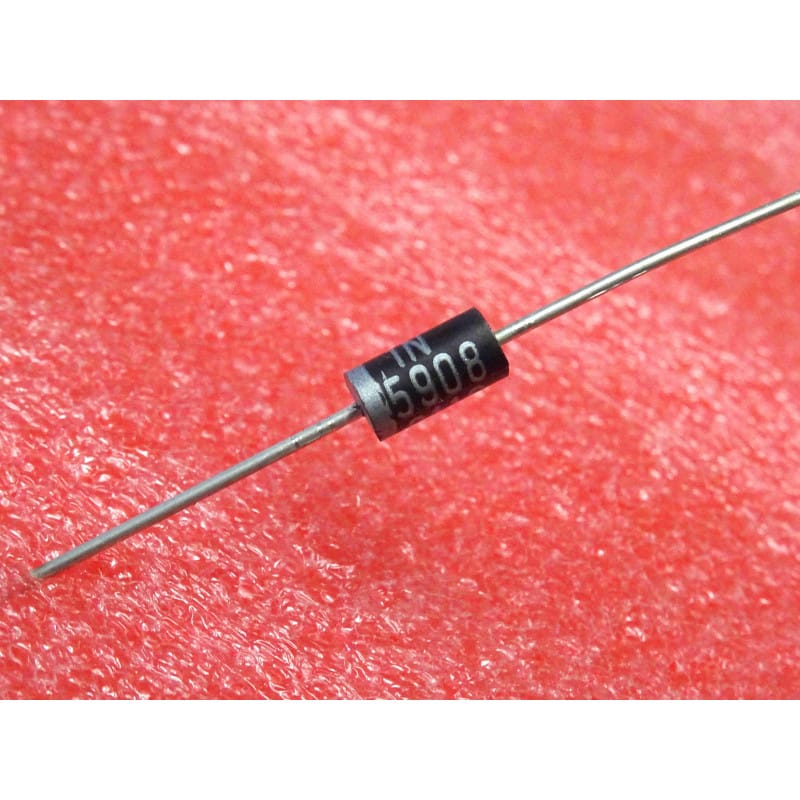

La diode STMicroelectronics 1N5908 est un composant de protection de précision spécifiquement dédié et optimisé pour la sécurisation intégrale des circuits logiques 5 V DC (processeurs, mémoires, circuits logiques TTL, circuits intégrés sensibles). Logée dans le robuste boîtier axial plastique haute dissipation DO-201AD (DO-27 / F126), elle absorbe une puissance de crête impulsionnelle (PPP) phénoménale de 1500 W (1,5 kW sur onde normalisée 10/1000 µs) avec un temps de réponse instantané quasi-nul (inférieur à 1 picoseconde). Elle présente une tension de maintien continue de non-déclenchement (VRM / Stand-off Voltage) de 5,0 V DC, commence à entrer en avalanche à une tension de claquage minimale (VBR) calibrée de 6,0 V (à 1 mA), et verrouille impérativement les surtensions transitoires à une tension d'écrêtage maximale (VCL) de 8,5 V sous 100 A (7,6 V sous 10 A). Elle évite ainsi toute destruction par décharge électrostatique (ESD), foudre induite ou surtension de commutation inductive sur les alimentations et bus de données 5 V.
Dédiée Exclusivement à la Protection des Lignes Logiques 5 V :
Conçue spécifiquement pour maintenir le bus sous le seuil critique absolu de destruction des circuits intégrés 5 V (seuil de claquage typique des IC situé à 7 V - 8 V).
Puissance Crête d'Absorption Élevée (1500 W / 1,5 kW) :
Encaisse des courants de surtension transitoires massifs (IPP jusqu'à 120 A - 175 A sur onde 10/1000 µs) sans altération de ses propriétés.
Temps de Réponse Ultra-Rapide (< 1 ps théorique) :
Déclenchement instantané dès l'apparition du transitoire, absorbant le front raide des décharges électrostatiques (normes IEC 61000-4-2 et IEC 61000-4-5).
Technologie Transil STMicroelectronics d'Origine :
Jonction silicium passivée propriétaire offrant une excellente fiabilité et un courant de fuite maîtrisé sous 5 V DC.
Boîtier Axial Robuste DO-201AD :
Format à broches épaisses facilitant l'implantation en tête de carte d'alimentation ou sur les borniers d'entrée/sortie.
État : Pièces neuves de stock d'origine (NOS / New Old Stock), broches axiales étamées d'usine propres et prêtes pour le brasage.
Identification de la Polarité & Raccordement :
Structure Unidirectionnelle : Le composant est polarisé comme une diode Zener de protection.
Repérage Visuel : La bague blanche (ou argentée) peinte sur le corps noir repère la Cathode.
Câblage en Dérivation (Parallèle) :
La Cathode (côté bague) doit être impérativement reliée à la ligne positive (+5 V DC).
L'Anode (côté opposé) doit être reliée à la Masse (0 V / GND).
En fonctionnement normal (5 V) : La diode est totalement transparente (bloquée, courant de fuite minimal).
En cas de surtension (> 6 V) : La diode entre instantanément en avalanche et dérive la totalité du courant de surcharge vers la masse, limitant la tension aux bornes des composants protégés à moins de 8,5 V.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Sens direct (Pointe rouge sur l'Anode, pointe noire sur la Cathode) : Conduction normale d'une diode silicium mesurée entre 0,55 V et 0,68 V.
Sens inverse (Pointe rouge sur la Cathode, pointe noire sur l'Anode) : Le multimètre doit afficher circuit ouvert / hors échelle (0L), la tension de test de 2-3 V étant bien inférieure au seuil de déclenchement VBR de 6,0 V.
Applications Clés en Atelier & Maintenance :
Protection en Tête de Ligne 5 V : Placée juste après le régulateur 5 V (type 7805, LM2596, convertisseur DC-DC) pour protéger les cartes microcontrôleurs (Arduino, Raspberry Pi, STM32, PIC) en cas de défaillance du régulateur ou d'inversion accidentelle.
Sécurisation des Entrées/Sorties d'Automates Industriels (PLC) : Écrêtage des parasites sur les signaux de capteurs optiques, codeurs et bus 5 V.
Protection Réseau & Bus de Données : Lignes RS-485, USB (rail 5V VBUS), bus I2C/SPI déportés exposés aux décharges électrostatiques (ESD).
Consignes de Montage :
Pour une efficacité maximale, implanter la diode Transil au plus près du connecteur d'entrée d'alimentation ou des broches d'alimentation du circuit intégré, avec des pistes courtes et larges vers le plan de masse pour minimiser l'inductance parasite de boucle.
Composants Électroniques & Semi-conducteurs / Fabricant : STMICROELECTRONICS (ST) / Référence Constructeur : 1N5908 (Variantes : 1N 5908 / Famille Transil ST / Équivalents : ICTE-5, 1.5KE6.8A, MP5.0A) / Type de Composant : Diode de suppression de surtensions transitoires Transil silicium unidirectionnelle (Unidirectional Silicon TVS Transil Diode) / Puissance Crête Impulsionnelle (PPP) : 1500 W (1,5 kW / onde 10/1000 µs) / Tension de Maintien / Stand-off (VRM) : 5,0 V DC / Tension de Claquage Min (VBR) : 6,0 V à 6,5 V (sous 1 mA) / Tension d'Écrêtage Maximale (VCL) : 8,5 V sous IPP = 100 A (7,6 V sous 10 A) / Courant Crête Répétitif (IPP) : Jusqu'à 175 A / Boîtier Mécanique : Axial plastique surmoulé DO-201AD (DO-27 / F126 ignifugé UL 94V-0) / Conditionnement : Lot de 2 pièces / Température de Fonctionnement : -55°C à +175°C / État : Neuf de stock d'origine (NOS / New Old Stock Genuine ST), broches étamées propres et sans oxydation, jamais soudé. Composant de haute sécurité indispensable pour la protection des bus d'alimentation et circuits logiques 5V TTL/CMOS, automates industriels et microcontrôleurs.
