Lot de 5 diodes Zener de régulation et de référence de tension au silicium (Silicon Zener Voltage Regulator Diode) de référence standard universelle JEDEC 1N967B (1N 967 B / série standard 1N957B à 1N992B / équivalent BZX55C18, BZX79C18) (fabricants historiques de référence : Motorola Semiconductor, Microsemi, Central Semiconductor, Vishay, Fairchild), conçu pour les techniciens de maintenance électronique, spécialistes de la réparation audio, concepteurs d'alimentations stabilisées, circuits de commande de grille MOSFET/IGBT et électroniciens d'atelier.

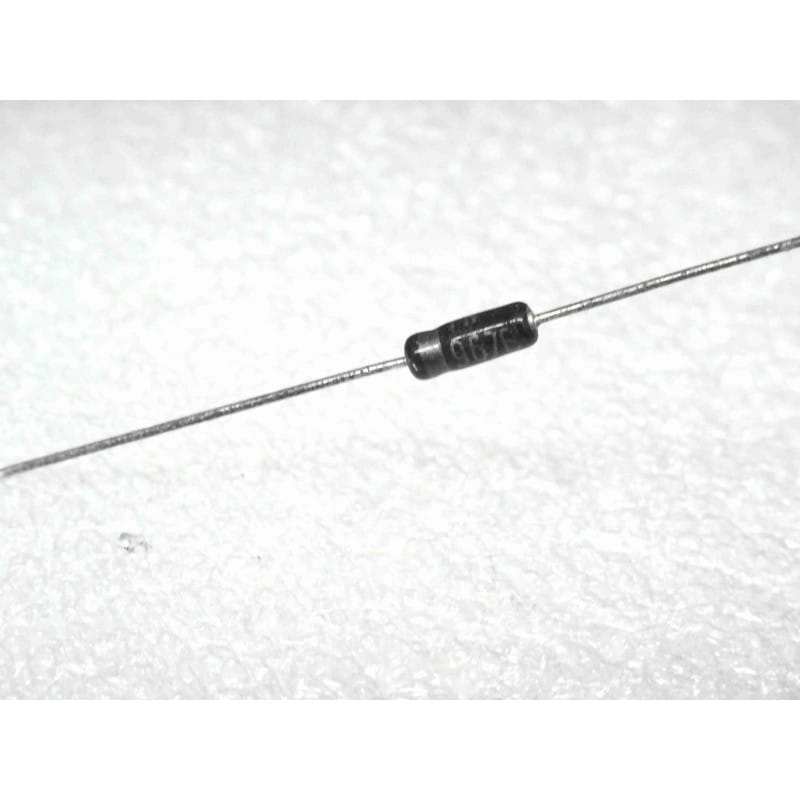

La diode 1N967B est un composant silicium à jonction passivée de précision logé dans le traditionnel boîtier axial en verre scellé hermétique DO-35 (DO-204AH / SOD-27). Spécialement calibrée pour la régulation, le décalage de tension et la protection des étages sensibles, elle offre une tension Zener nominale (VZ / Uz) de 18 V DC (suffixe B à tolérance stricte de +/-5%, garantissant une plage de régulation d'usine resserrée de 17,1 V à 18,9 V) sous un courant de test Zener normalisé (IZT / Iz) de 7,0 mA. Elle dissipe une puissance continue maximale (Ptot / PD) de 500 mW (0,5 W) à température ambiante TA = 25°C, encaisse un courant Zener permanent maximal (IZM) de 21 mA à 24 mA, et présente une impédance dynamique (ZZT) typiquement inférieure à 21 Ohms (et ZZK < 750 Ohms au coude à 0,25 mA). Son enveloppe scellée en verre lui confère une insensibilité totale à l'humidité ambiante, un courant de fuite inverse extrêmement faible (inférieur à 0,1 µA sous 13,7 V) et une excellente stabilité thermique des seuils de régulation dans le temps.
Tension Zener Calibrée 18 V DC (Tolérance Stricte +/-5% / Suffixe B) :
Plage garantie resserrée entre 17,1 V et 18,9 V, assurant une parfaite précision pour la régulation locale et les comparateurs de seuil.
Tension Idéale pour Protection de Grille MOSFET / IGBT :
Verrouille la tension de commande VGS/VGE sous le seuil critique absolu destructeur (+/-20 V) des transistors de puissance.
Dissipation Continue Standard 500 mW (0,5 W) :
Format parfaitement dimensionné pour polariser des étages analogiques, des paires différentielles ou réguler des rails auxiliaires sans encombrement.
Faible Impédance Dynamique (ZZT < 21 Ohms sous 7 mA) :
Assure une excellente réjection des ondulations et une tension de sortie très stable face aux variations de charge.
Boîtier Verre Scellé Hermétique DO-35 :
Protection intégrale de la jonction silicium contre les polluants, l'oxydation et l'humidité sur plusieurs décennies.
État : Pièces neuves de stock d'époque (NOS / New Old Stock), perles de verre intactes, broches axiales étamées d'origine propres et prêtes pour le brasage.
Identification de la Polarité & Câblage :
Repérage Visuel : La bague foncée (noire ou bleue) sur le corps en verre repère la Cathode.
Raccordement Électrique :
La Cathode (côté bague) se raccorde au potentiel le plus positif (+).
L'Anode (côté opposé) se raccorde au potentiel le plus négatif / masse (-).
Calcul de la Résistance Série Ballast (R) :
Formule standard : R = (Valimentation - 18V) / (Icharge + Iz).
Fixer Iz autour de 5 mA à 7 mA (zone de test nominal) pour bénéficier de l'impédance dynamique la plus faible (21 Ohms).
Limiter le courant maximal absolu à Izmax = 500mW / 18V = ~27 mA (conserver une marge de sécurité en restant sous 15-18 mA en continu).
Contrôle Rapide au Multimètre (Mode Test Diode) :
Sens direct (Pointe rouge sur l'Anode, pointe noire sur la Cathode) : Conduction mesurée entre 0,60 V et 0,72 V (jonction silicium standard).
Sens inverse : Affichage circuit ouvert / hors échelle (0L) sur un multimètre standard, la tension de test (2-3 V) étant très inférieure au seuil Zener de 18 V.
Domaines d'Application Clés :
Protection de Commande de Grille (Gate Clamping) : Montée en tête-bêche ou directe entre Grille et Source/Émetteur de MOSFET ou IGBT de puissance pour écrêter toute pointe parasite au-dessus de 18 V.
Alimentation Régulée 18 V pour Étage Driver : Alimentation stabilisée des circuits intégrés de commande de pont en H (type IR2110, IR2113, TC4420) nécessitant un rail 15 V - 18 V propre.
Circuits Audio & Préamplificateurs : Régulation d'alimentations symétriques (+/-18 V) pour amplificateurs opérationnels audio haut de gamme.
Décalage de Niveau & Comparateurs de Seuil : Détection de sous-tension / surtension sur bus 24 V industriel ou automobile.
Consignes de Montage :
Pour le cambrage des broches axiales, maintenir la patte avec une pince plate à au moins 2 mm du corps en verre afin de ne pas contraindre le scellement étanche du boîtier DO-35.
Réaliser la soudure rapidement avec un fer de faible puissance (temps de contact inférieur à 3 secondes).
Composants Électroniques & Semi-conducteurs / Référence Standard : 1N967B (Standard JEDEC / Variantes : 1N 967 B / 1N967-B / Série 1N957B à 1N992B / Équivalents : BZX55C18, BZX79C18, 1N5248B, ZPD18) / Type de Composant : Diode Zener de régulation et de référence au silicium 500 mW (Silicon Zener Voltage Regulator Diode) / Tension Zener Nominale (VZ / Uz) : 18 V DC (plage garantie 17,1 V à 18,9 V sous IZT = 7,0 mA) / Tolérance sur Tension Zener : +/-5% (Suffixe B) / Courant de Test Zener Nominal (IZT) : 7,0 mA / Puissance Continue Max Dissipable (Ptot / PD) : 500 mW (0,5 W à TA = 25°C) / Impédance Dynamique Zener Max (ZZT) : < 21 Ohms (à IZT = 7,0 mA) / Impédance au Coude (ZZK) : < 750 Ohms (à IZK = 0,25 mA) / Courant Inverse de Fuite (IR) : < 0,1 µA sous 13,7 V à 25°C / Boîtier Mécanique : Axial verre scellé hermétique DO-35 (DO-204AH / SOD-27) / Conditionnement : Lot de 5 pièces / Température de Fonctionnement : -65°C à +200°C / État : Neuf de stock d'époque (NOS / New Old Stock), broches axiales étamées d'origine sans oxydation, jamais soudé. Composant standard indispensable pour la régulation de rails 18V, protection de grille MOSFET/IGBT, alimentations audio symétriques et maintenance électronique générale.
