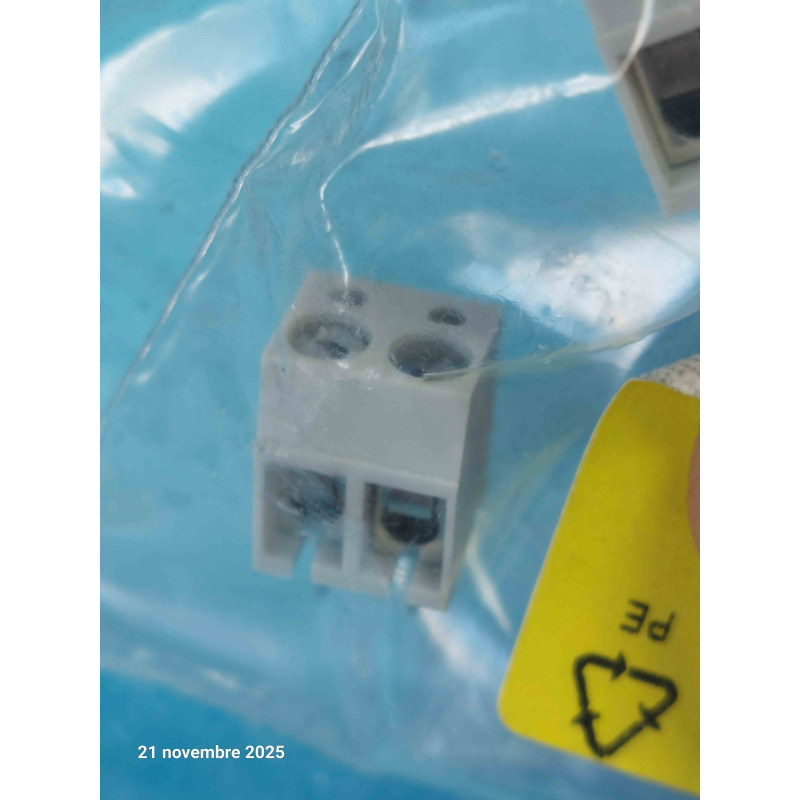

Lot de 5 borniers de raccordement à vis 2 pôles (2 points) pour montage traversant sur circuit imprimé (PCB) de la marque RS PRO (Référence fabricant / RS : 194-990).
Spécialement conçus pour l'alimentation électrique, la distribution de puissance basse tension et le raccordement de capteurs ou d'actionneurs sur cartes électroniques, ces borniers à vis disposent d'un pas standard de 5,08 mm (0.2"). Leur conception modulaire emboîtable permet d'assembler plusieurs blocs côte à côte afin de constituer des barrettes de la longueur souhaitée tout en conservant un pas parfait. Matériel neuf sous sachet d'atelier.
Lot de 5 Borniers à Vis 2 Pôles / Marque RS PRO / Référence RS 194-990 / Pas Standard 5,08 mm (0,2") / Orientation Droite pour Carte Électronique / Raccordement de Câbles par Étriers à Vis / Fixation par Picots Traversants à Souder (THT) / Corps Isolant Thermoplastique Polyamide Vert / Neuf. Composants d'atelier d'électronique, d'automatisme et d'alimentation indispensables pour le câblage propre et démontable sur PCB.
Quantité : Lot de 5 borniers 2 points.
Marque / Référence : RS PRO / 194-990 (Gammes de connectique d'industrie et d'atelier).
Nombre de Pôles / Voies : 2 points (2 contacts indépendants).
Pas / Écartement des Broches : 5,08 mm (0,2 pouce).
Mode de Raccordement des Fils : Borne à vis avec étrier de serrage interne :
Maintien mécanique ferme du conducteur sans risquer de cisailler les brins souples.
Tête de vis à empreinte fendue / cruciforme.
Compatibilité Conducteurs :
Section admissible : Fil rigide ou souple de 0,2 mm² à 2,5 mm² (AWG 24 à AWG 12).
Implantation PCB :
Picots droits traversants à souder (THT - Through Hole Technology).
Diatramme de perçage au pas de 5,08 mm.
Modularité : Systèmes de glissières/ergots latéraux permettant de combiner plusieurs borniers de 2 points pour former des blocs de 4, 6, 8 points ou plus.
Matériaux & Construction :
Corps Isolant : Polyamide (PA66) vert haute résistance mécanique et auto-extinguible (UL94V-0).
Contacts & Étriers : Laiton / alliage de cuivre avec étamage anticorrosion.
Caractéristiques Électriques :
Tension Nominal : 250 V à 300 V AC.
Courant Nominal : 16 A à 24 A max. (selon spécifications et section de câble).
État : Neuf sous conditionnement d'origine d'atelier.
Atouts du Pas de 5,08 mm Emboîtable :
Standard Universel : Le pas de 5,08 mm est le standard le plus répandu en électronique de puissance et d'automatisme. Il s'adapte parfaitement sur la majorité des cartes électroniques, breadboards et plaques à pastilles industrielles.
Assemblage Sur-Mesure : Grâce aux détrompeurs et glissières latérales, vous pouvez faire glisser deux borniers de 2 points l'un dans l'autre pour créer immédiatement un bornier 4 points parfaitement aligné au pas de 5,08 mm.
Conseils de Câblage & Brasage en Atelier :
Insertion sur Carte : Positionner les picots du bornier dans les trous du PCB en orientant les ouvertures d'insertion des fils vers l'extérieur de la carte pour garder les vis d'accès faciles.
Brasage au Fer : Souder les picots à l'aide d'un fer réglé à 350 °C. Comme ces borniers sont destinés à passer de forts courants et subir des couples de serrage mécaniques, veiller à bien remplir la pastille d'étain pour former un cône solide.
Raccordement des Câbles : Dénuder le fil de cuivre sur 6 à 7 mm. Si le câble est multibrin souple, l'utilisation d'une embout de câblage serti garantit un contact parfait et évite les brins baladeurs.
