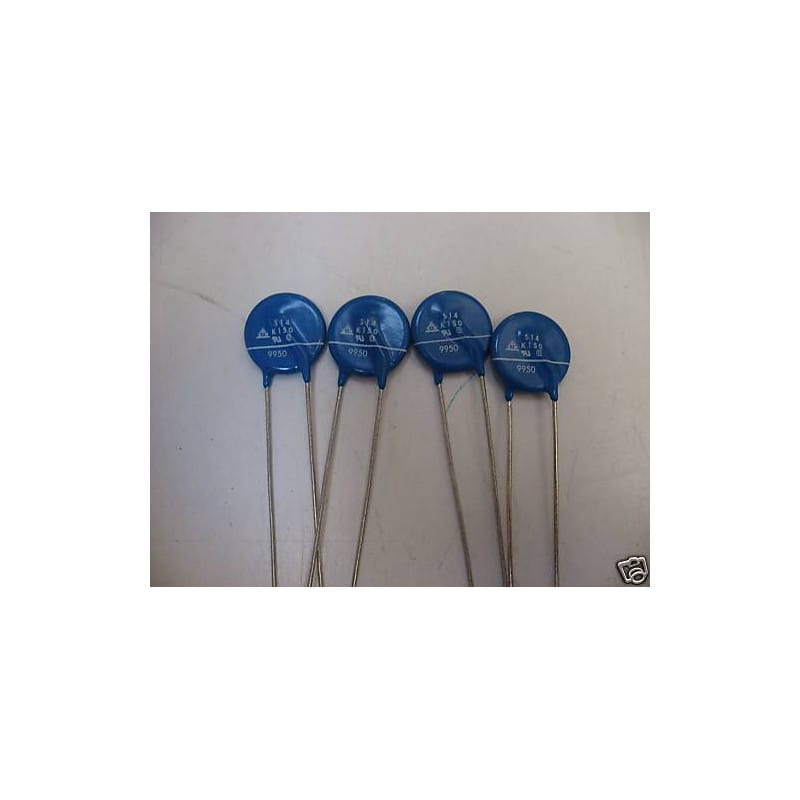

Lot de 6 varistances (VDR - Voltage Dependent Resistor) à disque au pas d'entraxe standard de 7,5 mm. Référence constructeur S14K150 (format disque 14 mm). Spécialement conçues pour la protection contre les surtensions transitoires et les pics de tension sur les lignes d'alimentation et les circuits électroniques (tension nominale de service de 150V AC / 200V DC, avec une tension de claquage/limitation caractérisée jusqu'à 395V sous fort courant d'impulsion). Matériel neuf.
Protection passive contre les surtensions et transitoires (Série EPCOS / TDK S14K150). Idéal pour la sécurisation des cartes d'alimentation, le filtrage d'entrée secteur basse tension, la protection contre les coups de foudre et les parasites d'inductance.
Type de Composant : Varistance à oxyde métallique (MOV / VDR - Non polarisée).
Référence / Série : S14K150 (Format S14 = Disque Ø 14 mm ; K = Tolérance 10% ; 150 = 150V RMS).
Tension Maximale de Service (RMS) : 150V AC / 200V DC.
Tension de Varistance (à 1 mA) : ~240V DC (Seuil de conduction).
Tension de Limitation Max. (Clamping Voltage) : 395V (à 50 A d'impulsion).
Dimensions Physiques : Diamètre Ø 14,0 mm.
Entraxe des Pattes (Pitch) : 7,5 mm.
Format & Sorties : Disque résiné à sorties radiales traversantes pour PCB.
Conditionnement : Lot de 6 pièces (Matériel neuf).
Principe de Fonctionnement :
La varistance présente une résistance extrêmement élevée en fonctionnement normal.
En cas de pic de surtension transitoire dépassant son seuil nominal, sa résistance chute brutalement en quelques nanosecondes pour dériver le surplus de courant et écrêter la tension (limitation à ~395V max sur cette référence).
Domaines d'Application :
Protection d'entrée d'alimentations 110V/120V AC ou lignes d'alimentation continues jusqu'à 200V DC.
Amortissement des surtensions de commutation générées par les charges inductives (moteurs, relais, transformateurs, électrovanne).
Protection contre les décharges électrostatiques et pics transitoires réseau.
Conseils d'Implantation :
S'installe généralement en parallèle sur la ligne à protéger (Phase/Neutre ou DC+/DC-), idéalement juste après un fusible réarmable ou temporisé.
