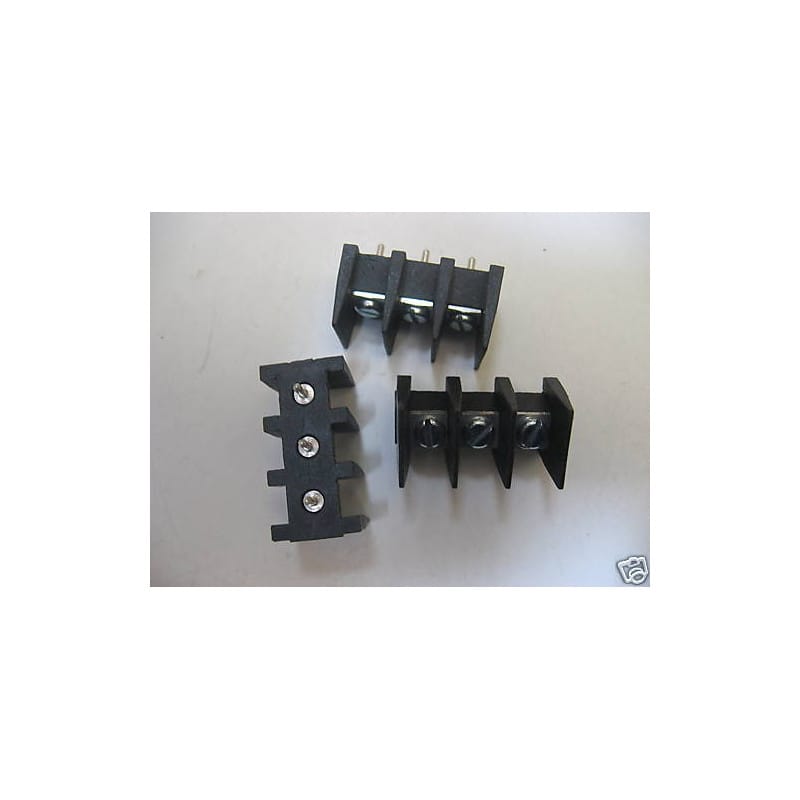

Lot de 10 borniers de puissance à visser 3 plots (3 contacts / 3 poles) au pas renforcé de 10 mm, spécialement conçus pour le raccordement direct du réseau secteur (Phase, Neutre, Terre) sur circuit imprimé (THT / Traversant à piquer et à souder).
Grâce à son pas d'isolement de 10 mm (distance de fuite et d'isolement dans l'air conforme aux normes de sécurité réseau secteur), ce matériel de qualité industrielle / classe professionnelle garantit un raccordement haute tension parfaitement sécurisé, résistant aux arcs électriques et aux fortes intensités. Le système de cage d'étrier à vis assure une pression de contact constante et durable sur les fils rigides ou souples, sans blesser l'âme du conducteur. Matériel neuf d'atelier.
Lot de 10 Borniers de Puissance / Nombre de Voies : 3 Plots à Visser (Phase / Neutre / Terre) / Pas d'Isolement (Pitch) : 10,0 mm (0,394 pouce) / Tension Nominale Secteur : 250 V à 450 V AC (Tension de Tenue aux Chocs > 4 kV) / Courant Nominal Max. : 16 A à 24 A (selon section de fil) / Raccordement Fil : Cage à Étrier Ascendant avec Vis Inoxydable Imperdable / Section de Câble Admissible : 0,2 mm² à 2,5 mm² / 4,0 mm² (AWG 24 à AWG 12) / Montage PCB : Traversant à Souder (THT) avec Picots en Cuivre Traité Étamé / Corps Isolant : Polyamide 66 (PA66) Ignifugé Auto-Extinguible (UL94V-0) / Neuf. Composant de puissance pour alimentations secteur, cartes de relais, variateurs de vitesse, domotique et coffrets industriels.
Contenu du Lot : 10 borniers de puissance 3 points identiques.
Nombre de Contacts : 3 Voies / 3 Pôles (marquage idéal : Phase, Neutre, Terre / L, N, PE).
Pas d'Isolement (Pitch) : 10 mm (conforme aux distances de fuite pour la sécurité basse tension et secteur 230V/400V).
Technologie de Raccordement :
Serrage par Cage à Étrier / Vis : La vis fait remonter un étrier métallique intérieur qui vient plaquer le fil contre la barre de contact fixe. Pas de cisaillement du fil par la pointe de la vis.
Vis Imperdables : Têtes de vis mixtes (fente / cruciforme) traitées anti-dégrippement.
Capacité de Câblage :
Section de Fil : Accepte les fils rigides ou souples (avec ou sans embouts de câblage) de 0,2 mm² à 2,5 mm² (jusqu'à 4 mm² selon multibrins).
Performances Électriques & Sécurité :
Tension Nominale : 250 V / 400 V / 450 V AC (Tension de claquage > 4 000 V).
Courant Nominal Max. : 16 A à 24 A par voie.
Résistance de Contact : Inférieure à 5 mOhms.
Matériaux & Construction Industrielle :
Corps Isolant : Polyamide PA66 renforcé haute température, auto-extinguible (norme UL94V-0).
Broches à Souder PCB : Cuivre / Laiton usiné lourd avec plaquage étamé haute épaisseur pour une excellente tenue au brasage et au passage de fort courant.
État : Neuf d'atelier.
Pourquoi un Pas de 10 mm pour le Secteur ?
Contrairement aux borniers standards au pas de 5,08 mm ou 5,0 mm réservés à la basse tension, le pas de 10 mm double l'isolation d'air (clearance) et la distance de fuite sur le circuit imprimé (creepage distance). Cela prévient la formation d'arcs électriques et de résidus de carbonisation en cas de surtension transitoire sur le réseau secteur 230V / 400V.
Conseils d'Implantation & Brasage sur Circuit Imprimé :
Perçage du PCB : Les picots de puissance de ces borniers nécessitent des trous métallisés d'un diamètre d'environ 1,3 mm à 1,5 mm.
Largeur de Piste PCB : Pour transporter 16 A à 24 A en toute sécurité, prévoir des pistes de cuivre très larges (ou des pistes à fenêtre d'épargne rechargées à l'étain) adaptées à l'épaisseur de cuivre du typon (ex. 35 µm ou 70 µm).
Brasage : Régler le fer à souder entre 340 °C et 360 °C pour bien chauffer le picot lourd et le plan de masse/puissance du PCB. Former un cône d'étain bien rempli autour de chaque broche.
