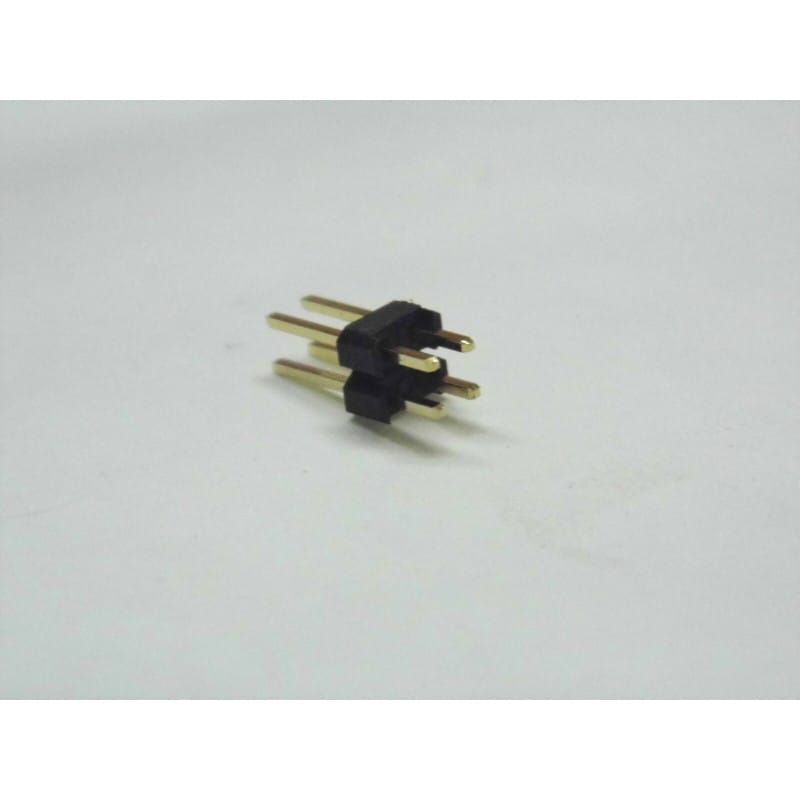

Lot de 40 barrettes de broches mâles droites sécables (Straight Pin Headers) en configuration double rangée 2 x 2 contacts (4 broches par barrette, soit 160 contacts au total) au pas standard universel de 2,54 mm (0,1 pouce) et conforme aux normes HE10 / HE13 / HE14.
Pré-découpées au format ultra-courant 2x2 pins, ces barrettes bénéficient d'un plaquage Or (Gold Plated) sur les contacts. Cette finition dorée garantit une conductivité électrique maximale, une faible résistance de contact et une protection efficace contre l'oxydation. C'est la configuration idéale pour les jumpers de sélection double voie, les liaisons de détrompage, les points de configuration, le routage d'alimentations/masse (VCC/GND x2) ou la création de détrompeurs sur cartes électroniques. Matériel neuf d'atelier.
Lot de 40 Barrettes Mâles Droites / Configuration : Double Rangée 2 x 2 Broches (4 Pins par barrette) / Pas (Pitch) : 2,54 mm (0,1 pouce) / Orientation : Droite (180° Vertical) / Type de Montage : Traversant à Souder sur Circuit Imprimé (THT / Through-Hole) / Traitement Contacts : Finition Plaquée Or sur Sous-Couche Nickel (Gold Plated) / Section Broches : Carrée Usinée 0,64 mm x 0,64 mm / Corps Isolant : Thermoplastique PBT Noir Auto-Extinguible (UL94V-0) Sécable / Courant Nominal Max. : 3 A par contact / Tension Max. : 250 V AC/DC / Neuf d'Atelier. Composant de raccordement pour pontage de puissance/signal, jumpers de sélection, cartes d'extension et prototypage.
Contenu du Lot : 40 barrettes 2x2 broches droites dorées (soit 160 points au total).
Disposition & Norme : 2 rangées de 2 contacts (2x2 pins) conforme aux standards HE10 / HE13.
Pas (Pitch) : 2,54 mm (0,1 pouce), le standard universel de l'électronique.
Finition Dorée Haute Qualité :
Plaquage Or (Gold Plated) : Assure un contact parfait avec les cavaliers de codage (jumpers) ou les connecteurs femelles Dupont, élimine les risques de corrosion et garantit une excellente brasabilité au fer.
Dimensions Géométriques Standards :
Section des Broches : Carrée usinée 0,64 mm x 0,64 mm.
Hauteur Totale Hors-Tout : ~11,5 mm.
Longueur Côté Enfichable (Haut) : ~6,0 mm.
Hauteur du Corps Isolant : ~2,5 mm.
Longueur Côté à Souder (Queue PCB) : ~3,0 mm.
Matériaux & Construction :
Contacts : Alliage de cuivre / laiton usiné avec plaquage Or sur sous-couche nickel.
Isolant Plastique : Thermoplastique PBT noir résistant aux contraintes thermiques du brasage.
Spécifications Électriques :
Courant Nominal Max. : 3 A par contact.
Tension Max. : 250 V AC / DC.
Résistance de Contact : Inférieure à 15 mOhms.
Résistance d'Isolement : Supérieure à 1 000 MOhms.
État : Neuf d'atelier.
Applications Courantes du Format 2x2 Pins :
Distribution d'Alimentation Sécurisée : Très utilisé pour doubler les lignes de puissance (2 pins pour VCC + 2 pins pour GND), ce qui divise l'intensité par deux par broche et fiabilise le contact mécanique.
Matrice de Configuration par Cavalier : Permet d'implanter un pavé de sélection compact utilisable avec des cavaliers de codage (jumpers) au pas de 2,54 mm pour ponter 2 voies en parallèle.
Conseils d'Implantation & Brasage en Atelier :
Alignement au PCB : Le format carré 2x2 (2,54 x 2,54 mm d'empreinte) s'insère sur une grille standard de 4 trous métallisés (Ø 0,9 mm à 1,0 mm).
Placage au Fer : Maintenir la barrette bien verticale et plaquée contre le circuit imprimé. Effectuer un premier point de soudure sur l'une des 4 broches, vérifier l'équerrage à 90°, puis braser les 3 autres broches.
Brasage au Fer : La finition dorée offre une prise d'étain instantanée. Régler le fer à souder entre 320 °C et 340 °C avec un apport d'étain fluide pour obtenir 4 cônes de brasure brillants.
