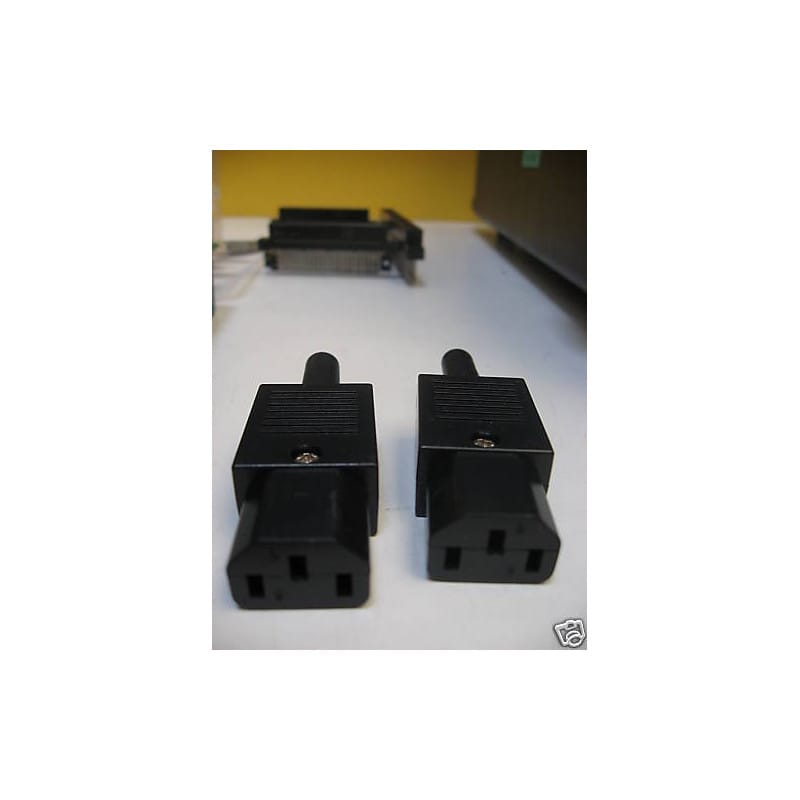

Lot de 4 fiches secteur femelles IEC C13 amovibles/démontables (3 pôles : Phase, Neutre, Terre) de qualité professionnelle, conformes à la norme de sécurité allemande VDE (Référence produit : JA-2231).
Ces prises femelles C13 reçoivent directement les fiches secteur mâles C14 (présentes sur les blocs d'alimentation d'ordinateurs, amplificateurs, équipements d'atelier, baies de brassage, onduleurs et appareils de mesure). Leur système d'assemblage interne par bornier à vis permet de confectionner ou réparer facilement des cordons secteur sur mesure (sur câble 3 conducteurs 0,75 mm² à 1,5 mm²) sans aucune soudure. Elles intègrent un serre-câble à vis de décharge de traction et un passe-câble isolant souple. Matériel neuf d'atelier.
Lot de 4 Fiches Femelles IEC C13 / Référence Produit : JA-2231 / Format Connecteur : Prise secteur IEC 60320 C13 Droit (C13 Female Rewireable Plug) / Nombre de Pôles : 3 Contacts (2P+T : Phase, Neutre, Terre) / Raccordement Électrique : Bornier Interne à Vis (Screw Terminals) / Certification de Sécurité : Homologation Norme VDE / Tension Nominale : 250 V AC / Courant Nominal Max. : 10 A (Puissance admissible jusqu'à 2 500 W) / Diamètre de Câble Admissible : Câble souple 3G0.75 mm² à 3G1.5 mm² (AWG 18 à AWG 14) / Réduction de Tension : Serre-câble mécanique interne à vis + Passe-câble souple antichoc / Corps Isolant : Thermoplastique ABS/Nylon Noir Haute Résistance Auto-Extinguible / Neuf d'Atelier. Composant de câblage pour cordons secteur d'alimentation, baies serveur, blocs PDU, ampli audio et maintenance industrielle.
Contenu du Lot : 4 fiches secteur C13 femelles démontables identiques.
Référence Produit : JA-2231.
Norme & Certification : Conforme IEC 60320-1 C13 et certifié VDE (Garantie de qualité des isolants, tenue diélectrique et résistance thermique).
Format & Compatibilité :
Embout Femelle C13 : S'enfiche sur toute embase ou fiche mâle secteur C14 (PC, matériel de sonorisation, instrumentation, onduleurs).
Technologie de Câblage Interne :
Raccordement par Vis : 3 bornes à vis repérées (L = Phase, N = Neutre, Terre / PE) acceptant les fils souples dénudés ou équipés d'embouts de câblage.
Assemblage Facile : Boîtier démontable en deux parties maintenu par vis traversante.
Sécurité & Maintien Câble :
Serre-Câble à Vis Interne : Maintient la gaine extérieure du câble pour empêcher tout arrachement ou traction sur les bornes électriques.
Manchon Souple Protège-Câble : Évite les pliures excessives du cordon à la sortie de la fiche.
Spécifications Électriques :
Tension Nominale Max. : 250 V AC.
Courant Nominal Max. : 10 A (soit jusqu'à 2 500 Watts sous 230 V).
Isolation Interne : Haute tenue thermique et diélectrique (-25 °C à +70 °C).
État : Neuf sous conditionnement d'atelier.
Repérage des Bornes & Code Couleur Secteur (Norme Européenne) :
Borne L (Live / Phase) : Raccorder le fil Marron (ou Rouge).
Borne N (Neutral / Neutre) : Raccorder le fil Bleu.
Borne Terre (Earth / PE) : Raccorder le fil Vert/Jaune sur le contact central relié au détrompeur.
Conseils d'Assemblage en Atelier :
Préparation du Câble (ex. HO5VV-F 3G1 mm²) :
Dénuder la gaine extérieure noire/blanche du câble sur environ 20 mm à 25 mm sans attaquer l'isolant des conducteurs internes.
Dénuder l'extrémité des 3 fils sur 5,0 mm.
Astuce Pro : Sertir des embouts de câblage sur les brins souples pour éviter l'éparpillement des brins de cuivre lors du serrage des vis de bornier.
Raccordement & Maintien :
Insérer le câble à travers le manchon souple passe-câble.
Visser fermement la Phase, le Neutre et la Terre dans leurs bornes respectives.
Positionner la bride du serre-câble interne et bloquer ses 2 vis sur la gaine extérieure du câble.
Fermeture : Emboîter le capot isolant et bloquer la vis de fermeture extérieure. Effectuer un test de continuité et de court-circuit au multimètre avant la première mise sous tension 230 V.
