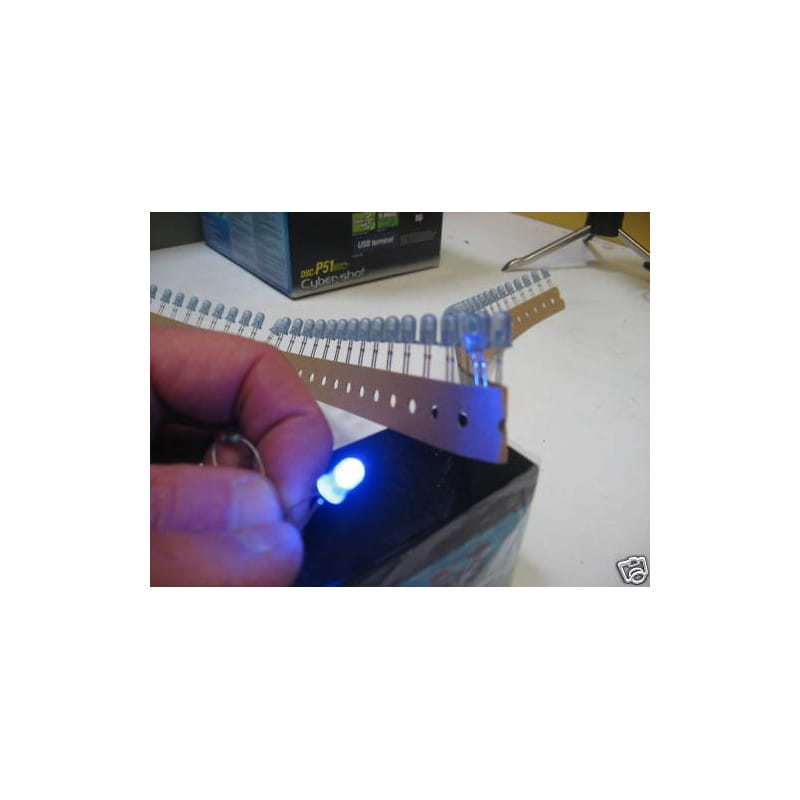

Ce lot de cinquante diodes électroluminescentes (Kingbright L-53 Series 5mm Blue LED), sous la référence constructeur complète L-53QBD-D-12.5-TNR2.54-KP, est un modèle industriel de précision conçu pour l'insertion automatique ou le montage traversant optimisé.
Il intègre une puce semi-conductrice en InGaN (nitrure de gallium-indium) émettant dans le bleu intense (470 nm), encapsulée sous une lentille bleue diffusante (Blue Diffused) offrant un angle de vision large et homogène sans éblouissement ponctuel. La référence spécifie un préformage/calibrage des pattes avec un entraxe standardisé de 2,54 mm et un conditionnement d'origine sur bande (Tape & Reel / TNR).
Lentille Diffusante Bleue (QBD-D) : Contrairement aux versions transparentes ultra-directives (Water Clear), la lentille teintée bleue diffuse la lumière sur un cône de 60°, offrant un repérage parfait sous tous les angles de vue sans effet de spot aveuglant.
Pas Précâblé / Préformé à 2,54 mm : L'entraxe des broches est calibré en usine à 2,54 mm (0,1"), permettant une insertion directe et sans contrainte mécanique sur les circuits imprimés standards ou les plaques d'essai.
Qualité de Tri Kingbright (-KP) : Garantie d'uniformité chromatique et de rendement photométrique constant sur l'intégralité du lot.
Conditionnement Industriel Propre : Les composants issus de bande conservent des broches rigoureusement droites, étamées et prêtes pour la soudure à la vague ou manuelle.
Applications Recommandées :
Voyants de Signalisation & Statut : Idéal pour les témoins d'état (Power, Run, Comm) sur boîtiers aluminium ou plastiques.
Intégration Façade : Parfaitement compatible avec les supports de LED 5 mm (clips plastique ou embases métalliques).
Projets Électroniques : Raccordement sur sorties microcontrôleurs (avec transistor ou buffer selon le nombre de LED actives).
Conseils d'Atelier & Règles de Câblage :
Tension Seuil InGaN (VF = 3,2 V) : La chute de tension étant plus élevée qu'une LED standard rouge/verte, prévoir une alimentation de commande supérieure à 3,3 V pour un pilotage direct à pleine intensité.
Calcul de la Résistance Série (pour IF nominal = 15 mA) :
Sous 5 V DC : R = (5 - 3,2) / 0,015 = 120 Ohms (utiliser 120 Ohms à 150 Ohms / 1/4 W).
Sous 12 V DC : R = (12 - 3,2) / 0,015 = 586 Ohms (utiliser 560 Ohms ou 620 Ohms / 1/4 W).
Sous 24 V DC : R = (24 - 3,2) / 0,015 = 1 386 Ohms (utiliser 1,5 kOhm / 1/2 W pour limiter l'échauffement thermique de la résistance).
Protection ESD : Les structures InGaN sont sensibles aux décharges électrostatiques ; respecter les précautions de manipulation antistatique à l'établi.
Optoélectronique & Voyants / Fabricant : Kingbright / Référence exacte : L-53QBD-D-12.5-TNR2.54-KP / Type : LED bleue diffusante 5 mm / Angle : 60° / Pas : 2,54 mm / Quantité : Lot de 50 pièces.
