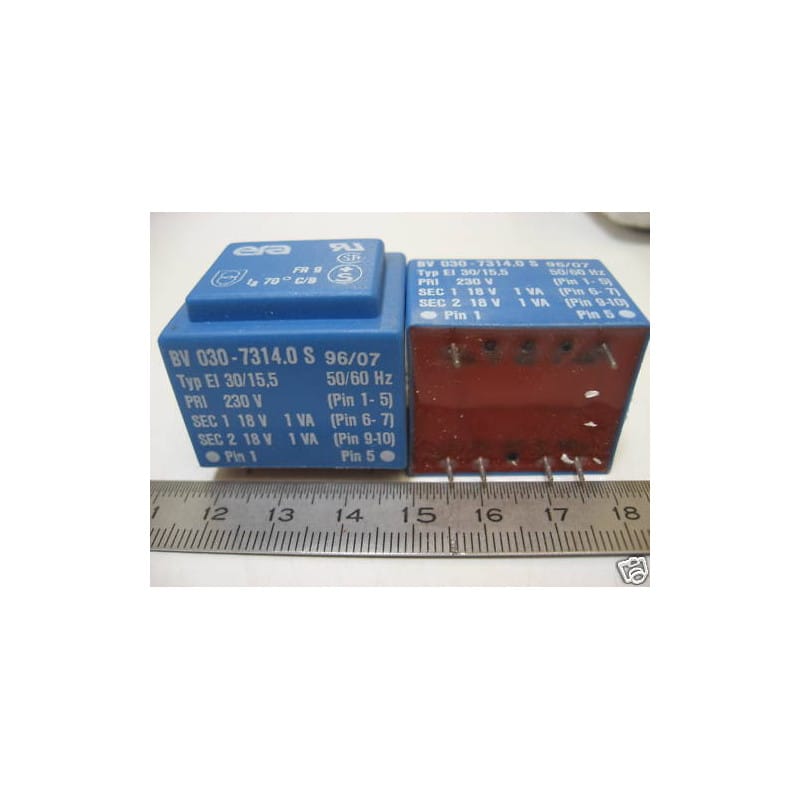

Paire de transformateurs miniatures de sécurité d'origine constructeur ERA (série de transformateurs résinés basse tension pour circuit imprimé / PCB). Conçus pour l'alimentation de cartes électroniques, d'étages de commande ou de circuits de régulation linéaire et à découpage, ces composants compacts intègrent un double enroulement secondaire délivrant 2 x 18 V AC pour une puissance nominale totale de 2 VA. Matériel de stock d'atelier et de maintenance électronique, proposé en lot de deux pièces.
Surmoulage sous Vide : Protection hermétique complète du bobinage contre l'humidité, l'oxydation, la poussière et les vibrations mécaniques.
Double Secondaire Polyvalent (2 x 18 V) :
Montés en série, les enroulements permettent de créer une alimentation régulée symétrique +/-15 V ou +/-12 V via régulateurs standards (type 7815/7915 ou 7812/7912), idéale pour les étages audio ou de mesure analogique.
Montés en parallèle, ils doublent le courant disponible sous une tension alternative unique de 18 V.
Haut Isolement Galvanique : Barrière diélectrique testée à plus de 4 000 V garantissant la sécurité électrique des circuits basse tension utilisateur par rapport au réseau secteur 230 V.
Stabilité Thermique Élevée : Fonctionnement garanti jusqu'à une température ambiante de 70°C sans déclassement prématuré.
Repérage des Broches & Mise en Phase :
Consulter le schéma sérigraphié sur le dessus du boîtier avant implantation pour identifier les broches du primaire (côté 230 V) et des deux secondaires (secondaire 1 et secondaire 2).
En cas de mise en série pour point milieu (0 V), relier la sortie du premier enroulement à l'entrée du second pour respecter la concordance de phase ; une mise en opposition annulerait la tension de sortie.
Protection Électrique Amont & Aval :
Bien que résinés, il est recommandé de protéger le primaire à l'aide d'un fusible temporisé calibré pour absorber le pic d'aimantation à l'allumage (typiquement un fusible 5 x 20 mm de 32 mA à 50 mA type T).
Intégrer une varistance (MOV) sur l'entrée secteur pour écrêter d'éventuelles surtensions transitoires de ligne.
Composants Électroniques & Alimentation / Lot de 2 transformateurs moulés ERA 2 VA (primaire 230 V, secondaires 2 x 18 V) pour circuit imprimé, matériel neuf de stock.
