Lot de 10 barrettes de broches mâles droites sécables de 40 contacts (1 rangée de 40 pins, soit 400 broches au total) au pas standard universel de 2,54 mm (0,1 pouce).
Avec une hauteur hors-tout ultra-compacte de seulement 11 mm, ces barrettes possèdent des broches supérieures délibérément raccourcies (~3,5 mm à 4 mm de partie libre au-dessus de l'isolant). Cette géométrie spécifique empêche l'utilisation de cavaliers/jumpers de codage standards (qui nécessitent au moins 5,5 mm à 6 mm de hauteur de broche pour se verrouiller), mais constitue le composant idéal pour la jonction et l'empilage direct de 2 circuits imprimés (Board-to-Board Interconnection). Elles permettent de souder deux PCB face à face avec un encombrement vertical minimal tout en garantissant un placage mécanique parfait et une tenue rigide. Matériel neuf d'atelier.

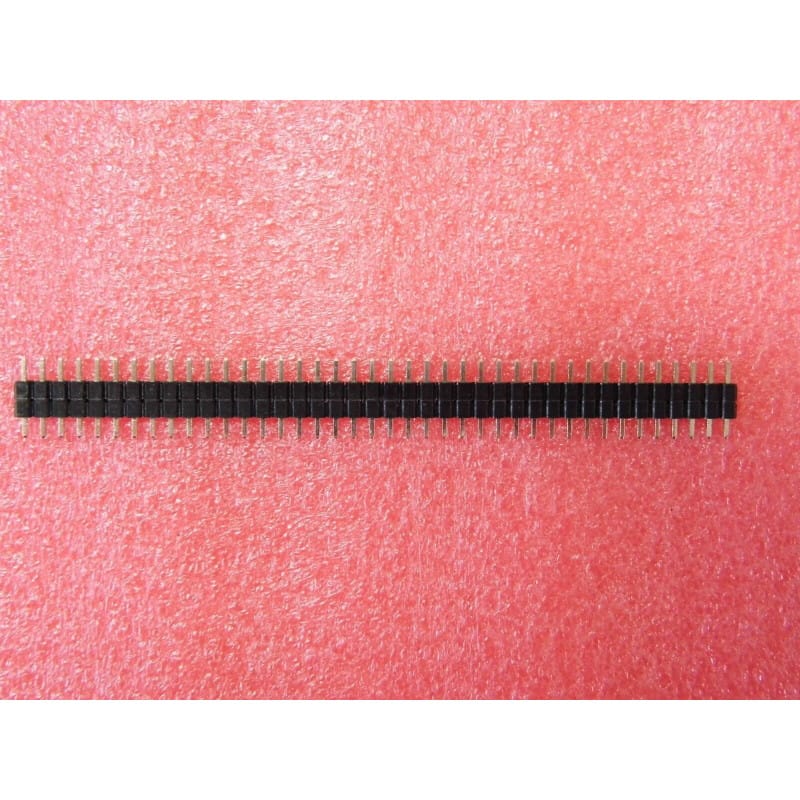

Lot de 10 Barrettes Mâles Low-Profile / Configuration : Simple Rangée 1 x 40 Broches (40 Pins par barrette, Sécables à la Demande) / Pas (Pitch) : 2,54 mm (0,1 pouce) / Orientation : Droite (180° Vertical) / Dimensions Géométriques Spécifiques : Hauteur Totale Hors-Tout = 11,0 mm (Partie supérieure courte ~3,8 mm + Corps isolant 2,5 mm + Queue à souder PCB ~4,7 mm) / Type de Broches : Section Carrée Usinée 0,64 mm x 0,64 mm / Traitement Contacts : Revêtement Métallique Étamé Haute Brillance (Tin Plated) sur Sous-Couche Nickel à Forte Brasabilité / Corps Isolant : Thermoplastique PBT Noir Auto-Extinguible (UL94V-0) Sécable / Courant Nominal Max. : 3 A par contact / Tension Max. : 250 V AC/DC / Neuf d'Atelier. Composant de câblage ultra-plat pour assemblages sandwich, liaisons inter-cartes fixes, modules électroniques compacts et liaisons PCB à PCB.
Contenu du Lot : 10 barrettes de 40 broches droites étamées (soit 400 points au total).
Format & Sécabilité : 1 rangée de 40 contacts (1x40 pins), découpables très facilement à la pince coupante de précision pour obtenir le nombre exact de voies souhaité (ex. 1x3, 1x6, 1x8, 1x16 pins).
Pas (Pitch) : 2,54 mm (0,1 pouce), le standard universel de l'électronique.
Géométrie & Profil Extra-Court (Hauteur 11 mm) :
Hauteur Totale : 11,0 mm.
Broche Supérieure (Sortie isolant) : ~3,8 mm (trop courte pour les cavaliers de codage / jumpers, mais idéale pour une insertion et un brasage traversant direct sur une seconde carte).
Hauteur de l'Isolant Plastique : 2,5 mm.
Queue à Souder Inférieure : ~4,7 mm.
Matériaux & Construction :
Contacts : Alliage de cuivre / laiton avec plaquage étamé haute qualité offrant une mouillabilité immédiate au fer à souder des deux côtés.
Isolant Plastique : Thermoplastique PBT noir résistant aux contraintes thermiques du brasage au fer ou par vague (UL94V-0).
Spécifications Électriques :
Courant Nominal Max. : 3 A par contact.
Tension Max. : 250 V AC / DC.
Résistance de Contact : Inférieure à 20 mOhms.
État : Neuf d'atelier.
Pourquoi Utiliser ce Profil Short-Pin pour Relier 2 Circuits Imprimés ?
Gain de Hauteur / Compacité : Les barrettes standards (hauteur totale ~14 mm à 15 mm) laissent un espace trop important entre deux cartes superposées. La hauteur de 11 mm permet de coller les deux circuits imprimés au plus près, réduisant l'encombrement global dans les boîtiers compacts.
Assemblage Traversant Double Face : La broche de ~3,8 mm traverse entièrement les trous métallisés de la deuxième carte (épaisseur PCB standard 1,6 mm) tout en affleurant parfaitement du côté opposé pour réaliser une brasure directe propre et rigide sans avoir à recouper les picots après soudure.
Procédure d'Assemblage "Sandwich" conseillée en Atelier :
Découpe de la Barrette : Couper la barrette à la longueur désirée (ex. 1x8 pins) en plaçant le tranchant d'une pince coupante dans l'encoche de l'isolant.
Positionnement sur la Carte Inférieure : Insérer le côté le plus long de la barrette dans la première carte et effectuer le brasage au fer (320 °C à 340 °C).
Ajustage de la Carte Supérieure : Enfiler la seconde carte sur les picots courts qui dépassent de l'isolant. Plaquer fermement les deux cartes l'une contre l'autre.
Second Brasage : Braser les picots sur la face supérieure de la deuxième carte. Vous obtenez un sous-ensemble mécanique monobloc, ultra-solide et indéconnectable.
