Lot de 100 diodes silicium de signal et de commutation ultra-rapide (High-Speed Silicon Switching & Small Signal Diode) de référence universelle JEDEC 1N4148 (1N 4148 / équivalent 1N914, 1N4448, BAX13, BAV10) (fabricants de référence : Vishay Semiconductors, ON Semiconductor / Fairchild, Nexperia / NXP, Diodes Inc., Taiwan Semiconductor), conditionnées en bande axiale d'origine (Tape & Reel / Ammo Pack), conçu pour les techniciens de maintenance, concepteurs de circuits électroniques, réparateurs de matériel audio/industriel, ateliers de prototypage et travaux pratiques.
La diode 1N4148 est le standard mondial absolu de la diode petit signal silicium. Logée dans le traditionnel boîtier axial en verre scellé hermétique DO-35 (SOD-27 / DO-204AH), elle combine une grande rapidité de commutation et une excellente stabilité thermique. Elle supporte une tension inverse continue de blocage (VR) de 75 V à 100 V (tension inverse répétitive de crête VRRM de 100 V), délivre un courant direct moyen nominal (IF / IF(AV)) de 150 mA à 200 mA (avec un courant de pointe répétitif IFRM jusqu'à 450 mA - 500 mA), et dissipe une puissance continue maximale (Ptot / PD) de 500 mW (0,5 W) à TA = 25°C. Sa structure planaire épitaxiale lui confère un temps de recouvrement inverse ultra-court (trr maximal de 4 ns), une capacité parasite de jonction très faible (Cd < 4 pF) et un courant de fuite inverse minime (inférieur à 25 nA sous 20 V), la rendant indispensable pour le traitement de signaux rapides, la logique discrète, le multiplexage et l'écrêtage.
Standard Mondial de l'Électronique (100 V / 150 mA à 200 mA) :
Le composant petit signal le plus utilisé au monde, présent sur la quasi-totalité des schémas électroniques analogiques et logiques.
Commutation Ultra-Rapide (trr 4 ns max) :
Basculement quasi-instantané idéal pour les signaux haute fréquence, générateurs d'impulsions et portes logiques à composants discrets.

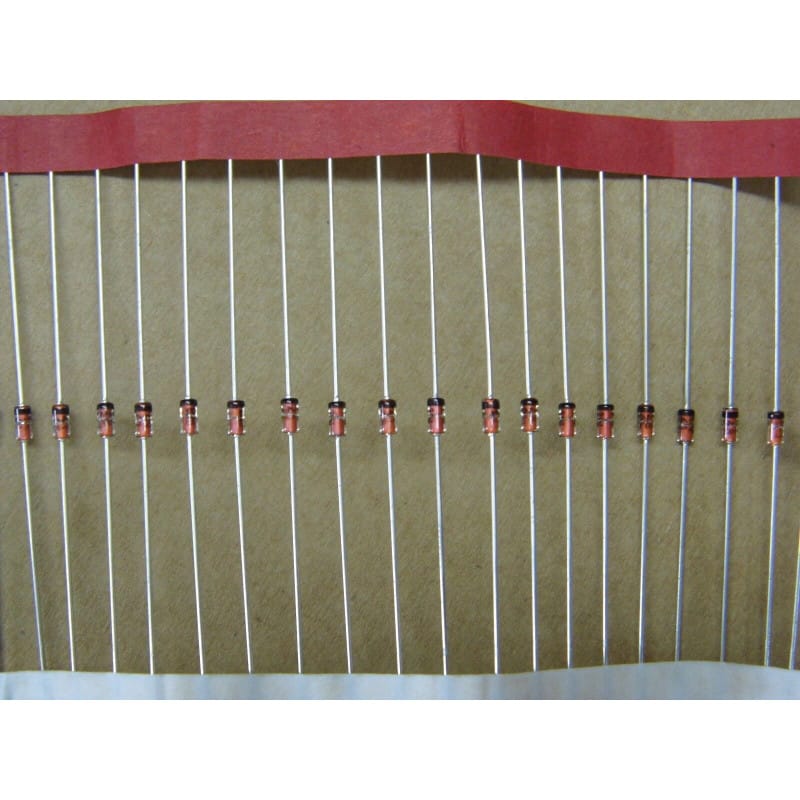

Conditionnement Pratique en Bande Axiale (Lot de 100 pièces) :
Livré sur ruban adhésif d'espacement standardisé facilitant le stockage, la découpe à l'unité ou l'utilisation sur formeuse/plieuse de composants.
Faible Capacité Parasite (Cd < 4 pF) :
Préserve l'intégrité des fronts montants et descendants sans amortir les lignes haute impédance.
Boîtier Verre Scellé Hermétique DO-35 :
Protection totale contre l'humidité, les contaminants et l'oxydation, garantissant une longévité de plusieurs décennies.
État : Pièces neuves de stock d'origine (NOS / New Old Stock), broches axiales étamées d'usine propres et prêtes pour l'insertion et le brasage.
Identification de la Polarité & Repérage :
Repérage Visuel : La bague noire (ou colorée) peinte sur le tube en verre repère la Cathode (sortie du pôle positif continu en polarisation directe).
Raccordement Électrique :
L'Anode (côté sans bague) se relie au potentiel positif d'entrée.
La Cathode (côté bague) se relie au potentiel négatif/masse ou au rail de clamping.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode (côté bague) -> conduction mesurée entre 0,60 V et 0,72 V (seuil direct silicium standard).
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L).
Domaines d'Application Clés en Atelier :
Portes Logiques Discrètes & Réseaux à Diodes : Fonctions logiques ET / OU câblées, matrices de clavier, commutateurs de voies.
Diode de Roue Libre (Freewheeling) Rapide : Protection contre les surtensions inductives sur des bobines de petits relais 5 V, 12 V ou 24 V (courant bobine < 150 mA).
Écrêtage & Clamping de Signal : Protection des entrées sensibles de microcontrôleurs (Arduino, ESP32, STM32) et d'amplificateurs opérationnels contre les surtensions transitoires.
Détection & Redressement Petit Signal : Démodulation AM, mise en forme d'impulsions, discriminateurs et échantillonneurs.
Pédales d'Effet Audio (Guitares) : Utilisée en paire tête-bêche pour créer un écrêtage symétrique ou asymétrique franc et mordant (type distorsion hard-clipping).
Consignes de Montage & Brasage :
Pour le cambrage des broches axiales, maintenir impérativement la patte avec une pince plate à au moins 2 mm du corps en verre pour ne pas fêler le scellement hermétique verre-métal du boîtier DO-35.
Réaliser la soudure rapidement avec un fer à souder régulé (temps de contact thermique recommandé inférieur à 2 à 3 secondes).
Composants Électroniques & Semi-conducteurs / Référence Standard : 1N4148 (Standard JEDEC / Variantes d'écriture : 1N 4148 / 1N4148-TAP / Équivalents : 1N914, 1N4448, 1N4151, BAX13, BAY17) / Type de Composant : Diode silicium petit signal de commutation ultra-rapide (High-Speed Silicon Small Signal Diode) / Tension Inverse Répétitive Max (VRRM / Urrm) : 100 V / Tension Continue Inverse Max (VR) : 75 V à 100 V / Courant Direct Continu Max (IF) : 150 mA à 200 mA (à TA = 25°C) / Courant Direct de Crête Répétitif (IFRM) : 450 mA à 500 mA / Courant de Surcharge Non Répétitif (IFSM) : 1,0 A (1 s) / 2,0 A (1 µs) / Temps de Recouvrement Inverse Ultra-Rapide (trr) : < 4 ns (sous IF = 10 mA, IR = 10 mA) / Chute de Tension Directe Max (VF) : ~0,65 V sous 5 mA (1,0 V max à 100 mA) / Capacité Diode Inverse (Cd) : < 4 pF sous 0 V à 1 MHz / Boîtier Mécanique : Axial verre scellé hermétique DO-35 (SOD-27 / DO-204AH) / Conditionnement : Lot de 100 pièces en bande axiale d'origine (Tape / Ruban) / Température de Fonctionnement : -65°C à +175°C / État : Neuf de stock d'origine (NOS / New Old Stock), broches axiales étamées d'usine propres et sans oxydation, jamais soudé. Composant standard universel indispensable pour tout laboratoire d'électronique, prototypage, logique discrète, clamping, roues libres de relais et maintenance générale.
