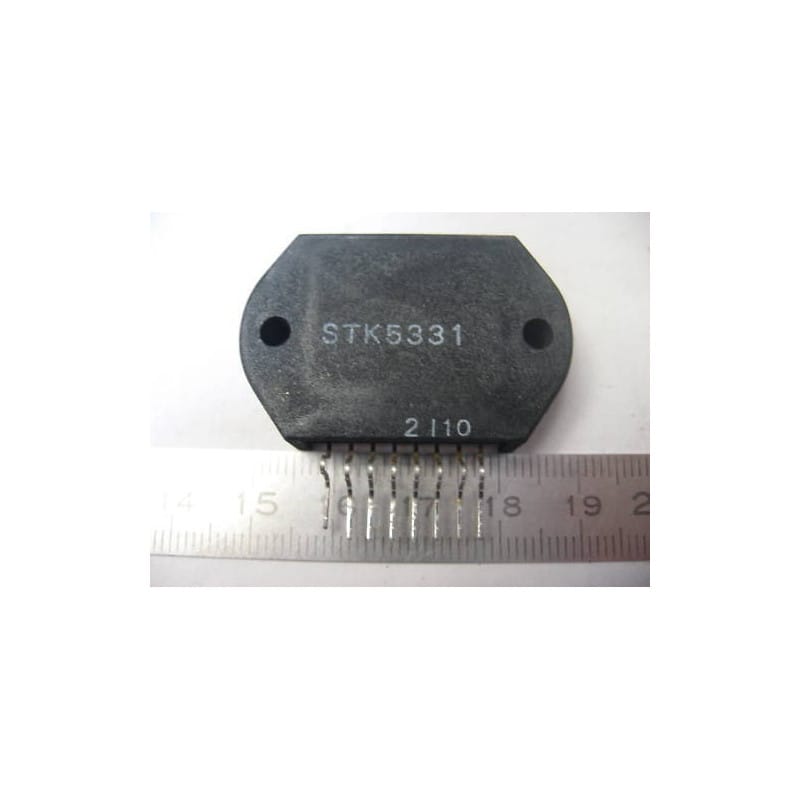

Le STK5331 (conçu et fabriqué par le constructeur japonais Sanyo) est un circuit intégré hybride de puissance d'époque. Il fait office de régulateur de tension linéaire de puissance (Power Voltage Regulator), optimisé pour les lignes d'alimentation stabilisées et la gestion des courants de forte intensité.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier compact de Sanyo à 8 broches alignées (SIP8 décalées), doté de deux oreilles de fixation latérales et d'un dos métallique pour une dissipation thermique optimale.
On retrouve typiquement ce module d'époque dans les étages d'alimentation des magnétoscopes (VCR/VTR) haut de gamme des années 80 et 90, ainsi que dans certains équipements vidéo professionnels et téléviseurs d'époque.
Régulation de Puissance Stable : Conçu pour stabiliser une tension de sortie élevée avec une excellente réjection du bruit de découplage et des fluctuations secteur.
Semelle Métallique Intégrée : Utilise la technologie IMST d'époque pour assurer un transfert thermique direct et performant vers le radiateur principal de l'appareil.
Format Hybride Compact : Condense sur son substrat céramique les transistors de puissance ballast et les réseaux de compensation active, limitant l'encombrement sur la platine.
Le Montage Thermique de Sécurité :
La semelle métallique arrière du module est reliée en interne à la masse.
Ne testez jamais le STK5331 en charge sans dissipateur thermique. Sans évacuation active, le transistor de ballast interne du module surchauffera et sera détruit en quelques secondes. Nettoyez le radiateur d'origine, appliquez une fine couche de pâte thermique silicone d'atelier, puis vissez fermement le module sur son support avant la mise sous tension.
Diagnostic Express à l'Établi (Tension de sortie absente ou s'effondrant en charge) :
Mesure de la tension d'entrée et de sortie : Testez la présence de la tension brute continue d'entrée (Vcc) sur la broche d'entrée. Si le Vcc est correct mais que la broche de sortie régulée d'époque reste à 0V (ou présente une tension fluctuante identique à l'entrée), le transistor interne est soit coupé, soit en court-circuit direct.
Vérification des condensateurs associés : Les condensateurs chimiques de filtrage d'origine raccordés en entrée et en sortie du STK5331 subissent de fortes contraintes thermiques. S'ils sont secs (ESR trop élevée), le régulateur peut entrer en auto-oscillation de haute fréquence, ce qui perturbe la régulation et peut endommager les circuits intégrés d'époque situés en aval.
Recommandation de Montage d'Atelier :
Vissez impérativement le boîtier hybride sur le dissipateur thermique avant de souder ses 8 broches. Cette règle de l'art évite de tordre ou de stresser mécaniquement les broches rigides d'époque, préservant ainsi les soudures micrométriques sur le substrat de la puce.
Soudez avec un fer propre réglé entre 290 et 310 degrés maximum (contact thermique limité à 2 secondes par broche). Nettoyez soigneusement la zone à l'alcool isopropylique pur pour retirer tout flux résiduel d'époque.
