Le STK6962 (développé et produit par le constructeur japonais Sanyo), portant ici le marquage de lot/série spécifique SCFDC8 (ou similaire selon la production), est un module hybride de puissance d'époque très recherché. Il s'agit d'un régulateur de tension linéaire de précision à sorties multiples (Multi-Output Voltage Regulator).

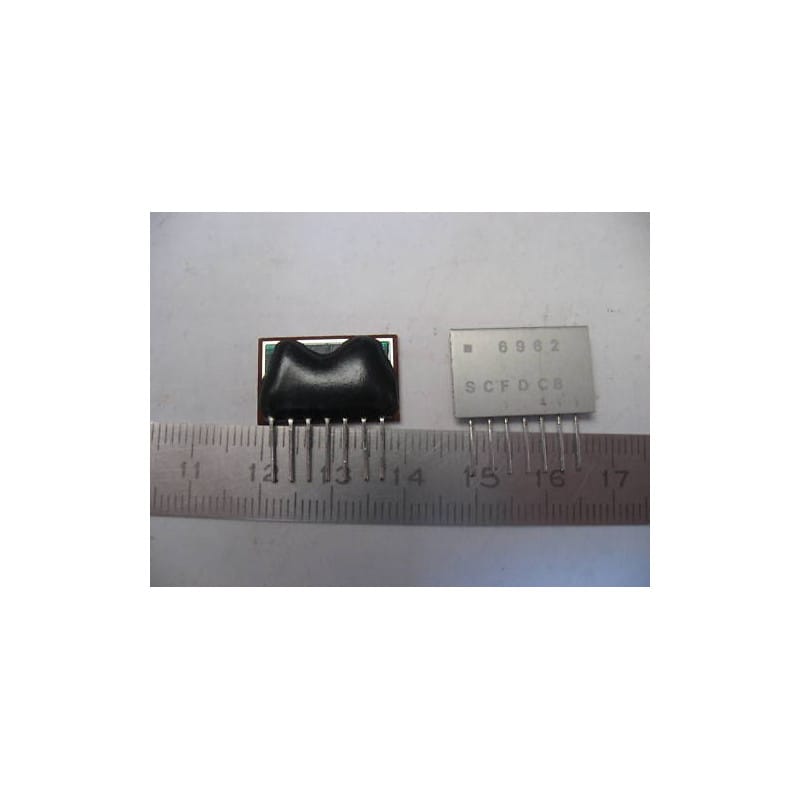

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier hybride ultra-plat d'époque à 7 broches alignées (SIP7), doté d'une face avant métallique plate.
Contrairement aux gros modules de puissance d'amplification audio de la marque, ce module à 7 broches est exclusivement conçu pour stabiliser les lignes d'alimentation d'époque de sections sensibles (comme les platines de commande, les microcontrôleurs HF ou les circuits de traitement vidéo).
Régulation Linéaire de Précision : Délivre des tensions de sortie d'une grande pureté, exemptes de bruit à haute fréquence (indispensable pour les têtes HF ou les circuits de chrominance vidéo).
Faible Chute de Tension (Low Dropout d'époque) : Conçu pour maximiser l'efficacité de la régulation même lorsque la tension d'entrée brute est proche de la tension de sortie cible.
Technologie de Substrat Hybride Sanyo : Les composants internes (transistors passants, diodes de référence Zener et résistances de précision ajustées au laser) sont montés directement sur le substrat en alumine pour limiter toute dérive thermique d'atelier.
Le Piège du Court-circuit en Sortie (Symptôme de la panne totale d'allumage) :
Le STK6962 alimente des lignes d'époque de traitement de signal hautement sensibles qui peuvent être sujettes à des défaillances de composants en aval.
Symptôme : Le module reçoit son alimentation d'entrée (Vcc) mais la tension régulée de sortie est nulle ou s'effondre immédiatement :
Avant de remplacer le STK6962, dessoudez sa broche de sortie de la carte d'époque et mesurez l'impédance de la ligne d'alimentation sur le circuit imprimé par rapport à la masse.
Si vous mesurez une résistance très faible (proche de 0 $\Omega$), l'un des condensateurs de filtrage tantale ou céramique d'origine sur la carte d'époque est en court-circuit. Remplacer le module sans corriger ce problème détruira instantanément votre composant neuf (NOS) à la mise sous tension.
Recommandations de Restauration & Soudage :
Les modules hybrides Sanyo à 7 broches d'époque possèdent un boîtier plat très léger. Si le montage d'origine utilise un clip ou une vis de contact thermique avec un petit dissipateur de tôle, remontez-le systématiquement en appliquant une noisette fine de pâte thermique de qualité.
Soudez avec une panne propre, à une température régulée entre 280 et 300 degrés maximum, avec un temps de chauffe de 2 secondes maximum par broche. Nettoyez soigneusement la zone à l'alcool isopropylique pur pour éviter les courants de fuite sur les broches de contrôle d'époque.
