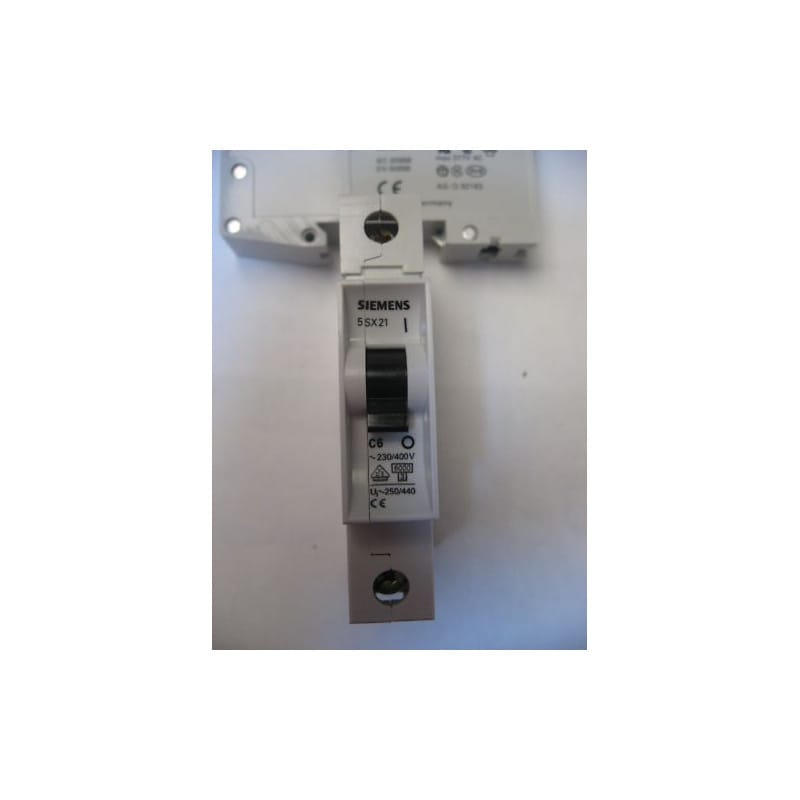

Ce disjoncteur magnétothermique divisionnaire d'origine constructeur Siemens 5SX2106-7 (conçu par le fabricant allemand de référence en électrotechnique et distribution d'énergie Siemens), issu de la série modulaire 5SX2, est un appareil de protection calibré pour les circuits d'éclairage, circuits de commande d'armoire et petits récepteurs en environnement résidentiel, tertiaire ou industriel.
Au format standard 1 module (largeur 18 mm), ce disjoncteur unipolaire (1P) calibré à 6 A sous une tension assignée de 230/400 V AC est doté d'un déclencheur magnétothermique en courbe C (déclenchement magnétique standard entre 5 et 10 fois le courant nominal) et d'un pouvoir de coupure de 6 000 A (6 kA selon norme IEC / EN 60898-1). Il se monte directement sur rail DIN symétrique de 35 mm.
Protection Calibrée Basse Intensité (6 A) : Assure un déclenchement thermique rapide et sécurisé sur des câbles de faible section (1,5 mm²) ou des récepteurs sensibles.
Sécurité & Précision Magnétothermique : Déclencheur bilame précis protégeant efficacement contre les légères surcharges prolongées et coupure magnétique instantanée en cas de court-circuit.
Compatibilité Peignes Modulaires : Accepte les peignes d'alimentation universels (à broches ou à fourches) pour un pontage propre et rapide sur la rangée du tableau.
Applications Recommandées :
Circuits de Commande & Automatismes : Protection amont de transformateurs 230/24 V, alimentations à découpage, automates ou bobines de télérupteurs/contacteurs.
Éclairage & Petits Moteurs : Lignes d'éclairage à LED, extracteurs d'air, VMC et motorisations de volets roulants.
Horloges & Gestionnaires d'Énergie : Alimentation dédiée pour programmateurs horaires, délesteurs et sous-compteurs modulaires.
Consignes de Câblage & Serrage :
Section des conducteurs : Câblage typique en fil cuivre de section 1,5 mm².
Couple de serrage : Serrer les bornes à vis à un couple recommandé de 2,0 à 2,5 N·m à l'aide d'un tournevis approprié (PZ2 ou plat).
Sens de raccordement : Respecter l'organisation de l'armoire (arrivée d'alimentation amont par le haut et départ protégé vers le récepteur par le bas).
Distribution Électrique Basse Tension, Tableaux Modulaires & Protection / Fabricant : SIEMENS / Réf : 5SX2106-7 / Type : Disjoncteur 1P 6 A / Courbe : C / Pouvoir de coupure : 6 kA / Montage : Rail DIN (1 module 18 mm) / État : Très bon état.
