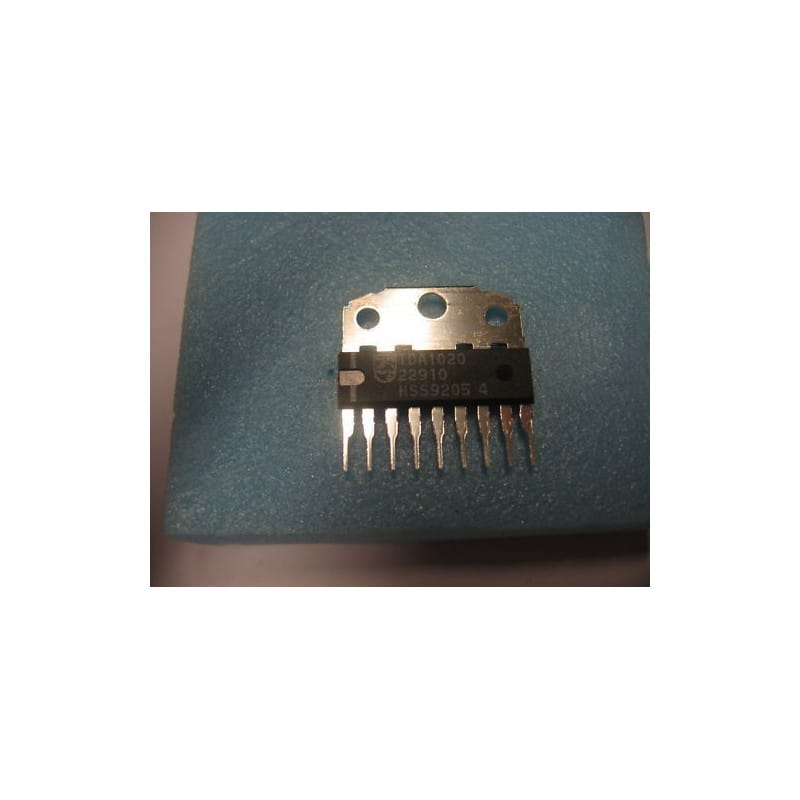

Le circuit intégré monolithique TDA1020 (conçu et fabriqué par Philips Semiconductors) est un amplificateur audio de classe B haute fidélité particulièrement réputé dans les autoradios vintage, les téléviseurs et les récepteurs audio portatifs haut de gamme. Intégré dans un boîtier compact vertical SIL-9 à ailette métallique coudée, il est capable de délivrer jusqu'à 12 W de puissance audio sous 2 ohms (ou 7 W sous 4 ohms) avec un taux de distorsion très faible et un nombre minimal de composants passifs périphériques. Pièce d'origine neuve de stock ancien (New Old Stock).
Rendement Élevé & Forte Puissance : Conçu spécifiquement pour délivrer une puissance importante (12 W) sous tension automobile nominale (14,4 V) tout en maintenant une faible consommation au repos.
Format SIL-9 Compact : L'alignement en ligne des 9 broches et l'ailette de fixation facilitent l'implantation verticale sur le PCB et le plaquage direct contre un radiateur en aluminium ou le châssis métallique.
Excellente Dynamique & Faible Bruit : Très faible distorsion harmonique en régime d'écoute normal et réjection élevée des parasites d'alimentation (ondulation / bruits d'alternateur).
Robustesse Mécanique & Thermique : Ailette intégrée assurant un transfert calorifique direct depuis la puce vers le dissipateur externe.
Absence totale de son en sortie haut-parleur malgré la présence d'un signal audio correct sur la broche d'entrée.
Son saturé, craquements violents ou distorsion importante dès la montée en volume.
Chauffage instantané et mise en coupure thermique dès l'allumage.
Présence continue d'une tension continue DC destructrice en amont du condensateur de sortie haut-parleur.
Montage sur Radiateur Obligatoire : Ne jamais faire fonctionner le CI sans le fixer fermement sur un dissipateur thermique adapté. Appliquer une fine couche de pâte thermique entre l'ailette métallique et le radiateur.
Condensateur de Liaison de Sortie : Remplacer systématiquement le condensateur électrolytique de liaison vers le haut-parleur (généralement 1000 µF à 2200 µF / 25 V) lors du changement du CI.
Soudure : Utiliser un fer thermorégulé réglé à 300°C maximum et souder rapidement pour éviter de surchauffer le boîtier.
Composants Électroniques & Semi-conducteurs / Circuit Intégré TDA1020 SIL-9 Philips / Amplificateur de puissance audio BF 12W / Composant neuf d'origine.
