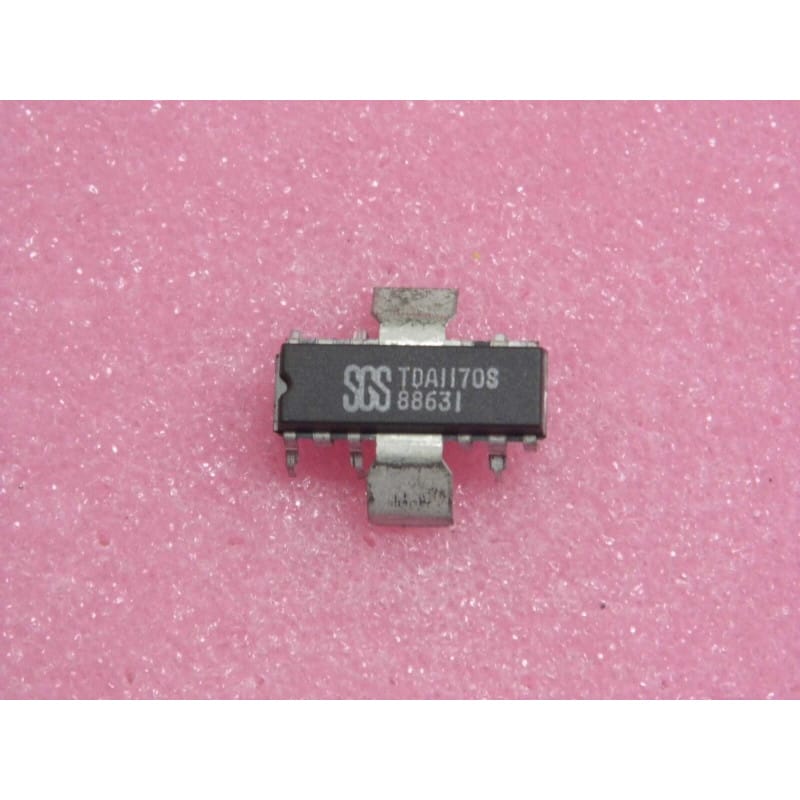

Le circuit intégré monolithique TDA1170S (développé et fabriqué par SGS-ATES / SGS-Thomson) est un contrôleur complet d'étage trame (déflexion verticale) conçu pour piloter directement les bobines de déviation des tubes cathodiques (CRT) pour téléviseurs couleur/noir et blanc et moniteurs informatiques. Il intègre sur une seule puce l'oscillateur trame synchronisé, le générateur de rampe, le préamplificateur d'attaque, l'étage de puissance de sortie à fort courant ainsi que le générateur de tension de retour ligne/trame (flyback generator). Pièce d'origine neuve de stock d'époque (New Old Stock), idéale pour la maintenance de téléviseurs vintage, moniteurs d'arcade et écrans cathodiques industriels.
Solution Trame Intégrale Monopuce : Réduit l'encombrement du châssis en remplaçant la combinaison oscillateur + transistors discrets de puissance par un composant unique.
Générateur de Retour (Flyback) Interne : Double la tension d'alimentation pendant la période de suppression verticale pour raccourcir le temps de retour trame sans nécessiter de rail d'alimentation auxiliaire élevé.
Excellente Linéarité : Assure une géométrie d'image parfaitement stable et uniforme du haut en bas de l'écran, même lors des variations de charge ou de température.
Format PowerDIP avec Ailettes Thermiques : Les 4 broches centrales (broches 4, 5, 12, 13) servent à la fois de masse électrique et de dissipateur thermique à souder sur des ailettes en cuivre ou sur le plan de masse du PCB.
Écran réduit à une seule ligne horizontale blanche et brillante au centre (panne de trame totale / balayage vertical absent).
Image repliée en haut ou en bas de l'écran avec un tassement prononcé des lignes de balayage.
Perte de synchronisation verticale (l'image défile en continu de bas en haut sans pouvoir être calée au potentiomètre).
Échauffement thermique extrême instantané et écroulement de la ligne d'alimentation 24 V / 30 V de l'étage trame.
Remplacement des Condensateurs Électrolytiques : Avant d'alimenter le TDA1170S neuf, remplacer systématiquement les condensateurs chimiques de filtrage, de liaison et de pompe de retour (flyback/bootstrap) autour du CI. Un condensateur sec est la cause principale de la destruction de l'étage trame.
Dissipation Thermique : Veiller à ressouder convenablement les 4 broches centrales sur les ailettes métalliques ou sur les larges pistes de cuivre du châssis afin de garantir une évacuation thermique continue.
Réglages Châssis : Après remplacement, ajuster si nécessaire les potentiomètres d'amplitude verticale (V-Size / V-Amp), de centrage (V-Pos) et de linéarité (V-Lin).
Composants Électroniques & Semi-conducteurs / Circuit Intégré TDA1170S SGS PowerDIP / Étage de déflexion verticale TV et moniteur arcade / Pièce neuve d'origine.
