Le TDA3560 (conçu par le fabricant Philips) est un circuit intégré de traitement vidéo "tout-en-un" pour téléviseurs couleur. Il combine les fonctions de démodulation de chrominance, de matrice de sortie RGB et de contrôle de contraste/luminosité/saturation. C'est l'un des composants les plus emblématiques de la génération de châssis TV Philips des années 80, réputé pour sa capacité à gérer simultanément les signaux PAL et SECAM.

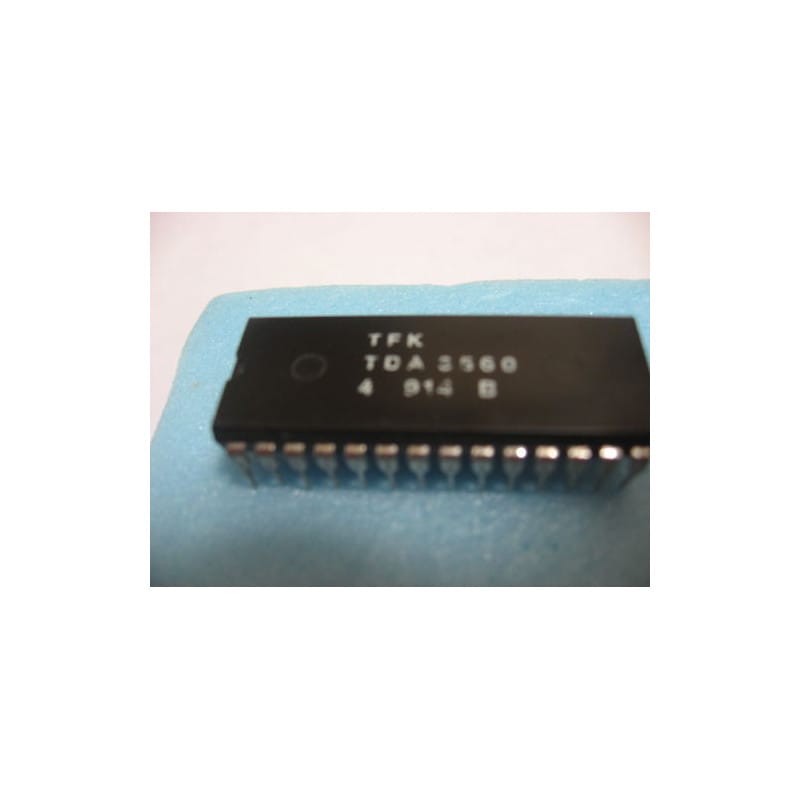

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 28 broches (DIP28 / DIL28).
Traitement de Chrominance Intégré : Gère la démodulation couleur, la correction automatique de teinte et le contrôle de saturation.
Matrice RGB : Intègre les étages de sortie pour piloter directement les amplificateurs vidéo (finales RGB) qui attaquent les cathodes du tube cathodique.
Contrôles Utilisateur : Permet une gestion précise des paramètres d'image (Contraste, Luminosité, Saturation) via des tensions continues externes, facilitant l'interface avec des systèmes de contrôle électronique ou des potentiomètres.
Diagnostic Express (Défaut de couleur ou d'image) :
Signaux RGB : Si l'image est monochrome ou manque d'une couleur primaire, vérifiez les tensions de sortie sur les broches R, G et B. Une dérive importante d'une de ces sorties indique souvent une défaillance interne du TDA3560.
Tensions de contrôle : Vérifiez que les tensions appliquées aux broches de réglage (contraste, luminosité) ne sont pas bloquées à leurs limites, ce qui pourrait inhiber l'affichage.
Signal de Commutation : Le TDA3560 gère également le signal de blanking (extinction). Si l'écran reste noir alors que le balayage est présent, contrôlez que le signal de commande de blanking permet bien l'affichage des informations vidéo.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est impératif. La complexité et le rôle central du TDA3560 dans le châssis TV font que le support est votre meilleur allié pour isoler une panne et protéger le composant lors des opérations de soudure.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La haute densité des broches et la sensibilité des entrées vidéo exigent une propreté parfaite pour garantir l'absence de toute fuite de courant ou de capacité parasite qui altérerait la qualité des couleurs.
