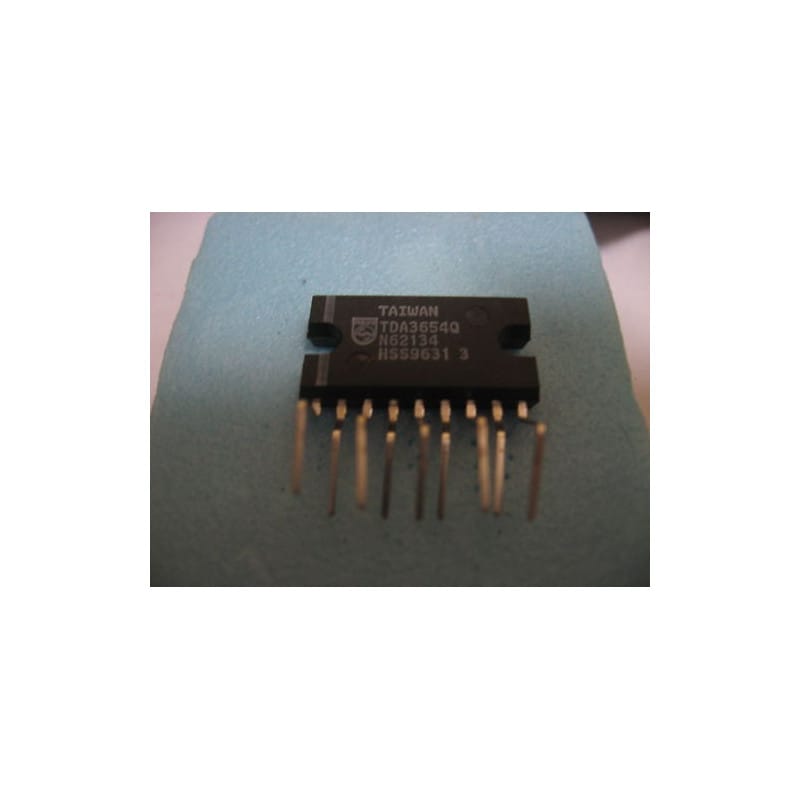

Le TDA3654Q (conçu par le fabricant Philips) est un amplificateur de puissance de balayage vertical haute performance, conçu pour le pilotage des bobines de déviation dans les téléviseurs et moniteurs cathodiques (CRT) de moyenne et grande taille. Il assure la génération du courant nécessaire pour le balayage vertical du faisceau électronique, incluant la génération de l'impulsion de retour trame.
Cette version avec le suffixe Q est logée dans un boîtier SIL9 (Single In-Line à 9 broches), également référencé sous le standard SOT131, optimisé pour un montage vertical sur dissipateur thermique.
Architecture Puissance : Circuit intégré conçu pour fournir un courant de déviation élevé avec une excellente linéarité, essentiel pour éviter les distorsions géométriques de l'image.
Protection Interne : Intègre des fonctions de sécurité contre les surchauffes et les courts-circuits, protégeant le composant ainsi que le tube cathodique en cas de défaillance du circuit de balayage.
Fiabilité Philips : Composant phare des châssis Philips et des marques partenaires des années 80 et 90, très prisé pour sa robustesse opérationnelle dans les appareils soumis à une utilisation intensive.
Diagnostic Express (Trait horizontal ou problème de linéarité trame) :
Tension de retour (Flyback) : Comme pour le TDA3650, le TDA3654Q génère une impulsion haute tension durant le retour trame. Si vous observez une perte d'amplitude ou un repliement de l'image (haut ou bas), vérifiez la diode de retour trame (généralement externe) et la tension présente sur la broche de pompe à diodes.
Condensateurs de couplage : Une défaillance dans les composants passifs reliés à la sortie verticale (notamment le condensateur de couplage vers la bobine de déflexion) est une cause fréquente d'image réduite à une ligne horizontale.
Recommandations de Montage :
Dissipation Thermique : Le montage sur un radiateur est obligatoire. Assurez-vous d'utiliser une pâte thermique fraîche et une semelle isolante si le design du châssis l'exige. Un mauvais contact thermique est la cause n°1 de mort prématurée de ce circuit.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum. Comme pour le TDA3650, le boîtier SIL9 possède une grande inertie thermique ; soyez précis et rapide pour éviter d'endommager les pistes du circuit imprimé.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif pour éliminer les résidus de soudure et éviter tout amorçage dans les zones de haute tension environnantes.
