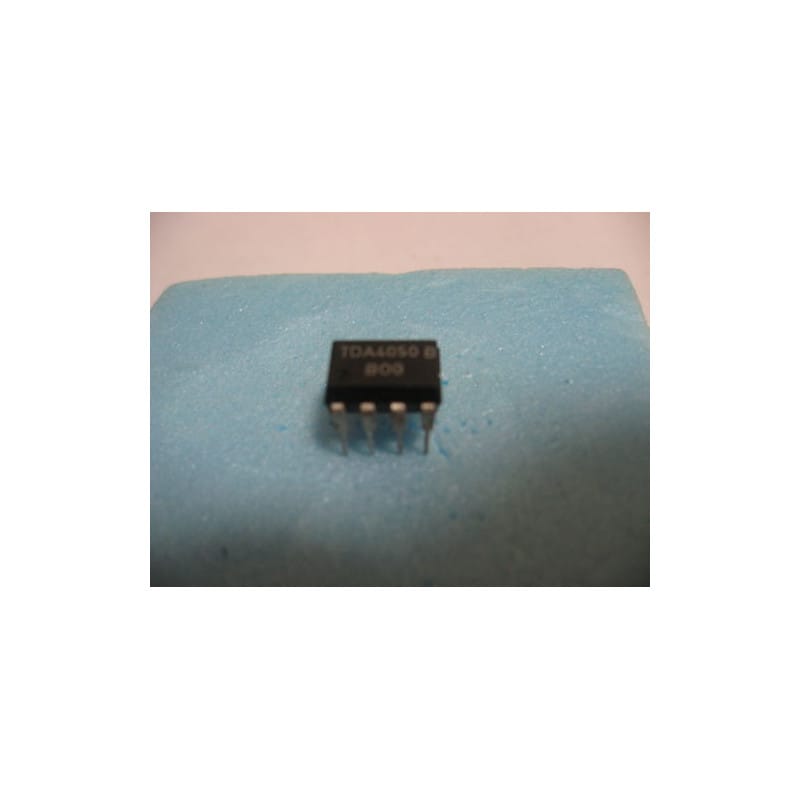

Le TDA4050B (conçu par le fabricant Siemens) est un circuit intégré monolithique analogique d'époque. Il s'agit d'un processeur dédié à la séparation et au traitement des signaux de synchronisation (Sync Separator) dans les récepteurs de télévision et les systèmes de moniteurs vidéo cathodiques.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier en ligne à 8 broches (DIP8 / DIL8).
Ce circuit est une pièce spécialisée dans les étages de balayage des châssis TV, garantissant la stabilité de l'image en extrayant les impulsions de synchronisation horizontale et verticale du signal vidéo composite.
Séparation de Synchronisation : Extrait avec précision les signaux de synchronisation complexes du signal vidéo complet, assurant une stabilité verticale et horizontale parfaite.
Architecture Intégrée : Optimise la fiabilité des étages de balayage en regroupant les fonctions de seuillage et de mise en forme du signal.
Robustesse Siemens : La technologie Siemens assure une excellente tenue thermique, nécessaire pour les environnements de châssis TV où la dissipation interne est constante.
Diagnostic Express à l'Établi (Défilement ou instabilité de l'image) :
Perte de verrouillage horizontal/vertical : Si l'image défile verticalement ou se déchire horizontalement, vérifiez la tension d'alimentation sur la broche Vcc. Une instabilité de cette tension, souvent due au vieillissement des condensateurs de filtrage adjacents, est la cause principale de dysfonctionnement du TDA4050B.
Qualité du signal d'entrée : Si le signal vidéo composite entrant est trop atténué ou bruité, le TDA4050B ne pourra pas extraire les tops de synchro proprement. Vérifiez les condensateurs de couplage en entrée.
Recommandations de Montage :
Support DIP8 : Pour préserver ce composant NOS, utilisez un support tulipe de précision, facilitant ainsi les tests de diagnostic ou le remplacement rapide si nécessaire.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur est obligatoire après soudure. Comme ce circuit traite des signaux de synchronisation sensibles, la moindre trace de flux sur le circuit imprimé peut créer des courants de fuite ou des instabilités qui dégradent la stabilité de l'image (jitter).
