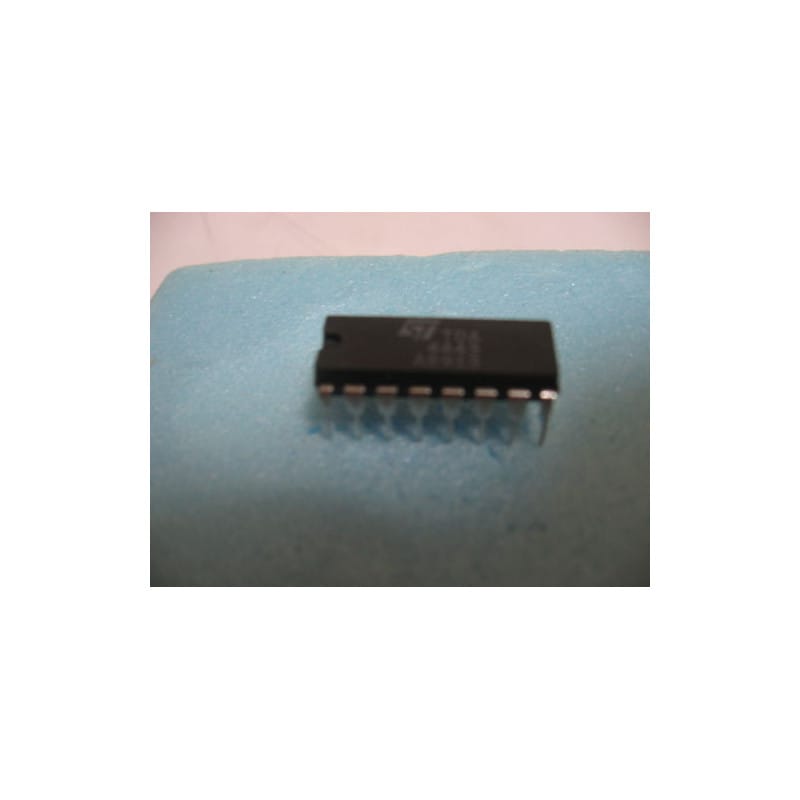

Le TDA4443 (conçu par le fabricant ST-SGS Thomson) est un circuit intégré de traitement de signal conçu pour les étages de Fréquence Intermédiaire (FI) vidéo des téléviseurs. Il combine la démodulation vidéo synchrone, le contrôle automatique de gain (AGC) et le traitement des signaux de synchronisation, offrant une solution intégrée pour la stabilité de l'image.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Traitement FI Vidéo : Démodulateur synchrone offrant une excellente linéarité pour le signal vidéo composite.
Fonctions Intégrées : Amplificateur FI à gain contrôlé (AGC), détection vidéo, et traitement de la synchronisation pour une image stable.
Fiabilité ST-SGS Thomson : Composant largement utilisé dans les châssis TV des années 80/90 pour sa précision de démodulation et son immunité aux interférences.
Diagnostic Express (Instabilité d'image ou perte de contraste) :
Contrôle de gain (AGC) : Si l'image paraît délavée ou présente un bruit excessif, vérifiez la ligne AGC du TDA4443. Une dérive des composants passifs (résistances/condensateurs) connectés à cette broche empêche le circuit de maintenir un niveau de contraste optimal.
Découplage FI : Comme tout circuit traitant des fréquences intermédiaires élevées, assurez-vous que les condensateurs de découplage au plus près du boîtier sont en parfait état. Toute ESR élevée sur ces composants peut induire des instabilités ou des oscillations dans la chaîne de démodulation.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est fortement recommandé pour protéger ce composant NOS lors de la soudure et faciliter une maintenance ultérieure.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La propreté autour des broches FI est critique pour éviter les capacités parasites ou les courants de fuite, qui pourraient dégrader la réponse en fréquence et la qualité de la démodulation vidéo.
