Le TDA4505M (conçu par le fabricant Philips) est un circuit intégré de traitement vidéo "tout-en-un" très avancé, spécifiquement conçu pour les téléviseurs couleur PAL/SECAM. Il combine les fonctions de traitement de la luminance, de démodulation chromatique, de synchronisation, et de génération de signaux de commande pour les étages de balayage. Il représente l'évolution des processeurs vidéo Philips des années 80, visant à réduire le nombre de composants discrets autour du tube cathodique.

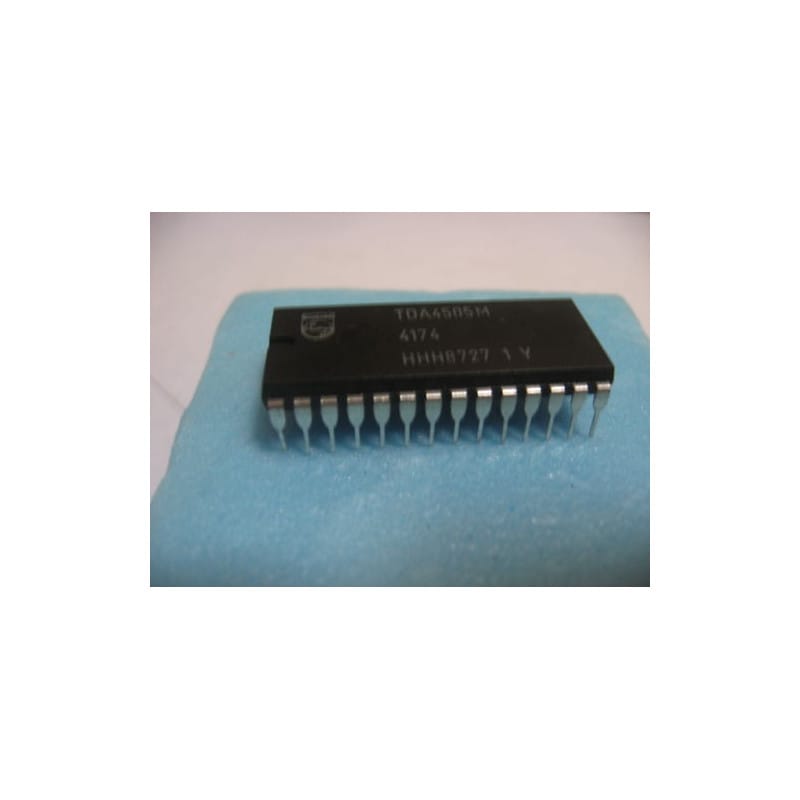

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 24 broches (DIP24 / DIL24).
Traitement Global : Intègre la séparation synchro, l'amplification de luminance, la démodulation couleur, et la gestion du blanking (extinction).
Polyvalence : Conçu pour une intégration directe avec les étages de puissance ligne et trame, simplifiant grandement la conception des châssis TV Philips de l'époque.
Fiabilité Philips : Composant robuste, conçu pour offrir une excellente stabilité chromatique et une synchronisation précise, même dans des conditions de réception RF moyennes.
Diagnostic Express (Absence totale d'image ou instabilité majeure) :
Entrée vidéo : Vérifiez l'intégrité du signal vidéo composite arrivant sur le TDA4505M. Une perte de signal en entrée invalide tout le traitement interne.
Signaux de sortie balayage : Le TDA4505M génère les signaux de commande pour le balayage ligne et trame. Si l'écran reste noir alors que les filaments du tube sont allumés, contrôlez la présence des signaux de sortie ligne (drive) et trame (vertical drive) sur les broches dédiées à l'aide d'un oscilloscope.
Tensions d'alimentation : Vérifiez scrupuleusement les différentes tensions d'alimentation (Vcc) nécessaires au fonctionnement des étages de traitement analogique et numérique du processeur.
Recommandations de Montage :
Support DIP24 : L'usage d'un support tulipe est impératif. Compte tenu de la complexité et de la densité des fonctions intégrées dans ce boîtier, un support protège ce composant rare des contraintes thermiques lors de la soudure et facilite vos tests de diagnostic sur châssis complexe.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. L'élimination totale des résidus de flux est nécessaire pour garantir la stabilité des signaux vidéo haute impédance et éviter toute dérive de couleur ou de synchronisation.
