Le TDA4556 (conçu par le fabricant Telefunken) est un circuit intégré de traitement vidéo multistandard haute performance. Il intègre le décodage PAL/SECAM/NTSC, le traitement de la luminance, le contrôle de contraste/luminosité/saturation, et la matrice de sortie RGB. C'est un processeur de signal complet, utilisé comme cœur de traitement dans les châssis TV "Global" des années 80 et 90 pour assurer la compatibilité universelle des standards.

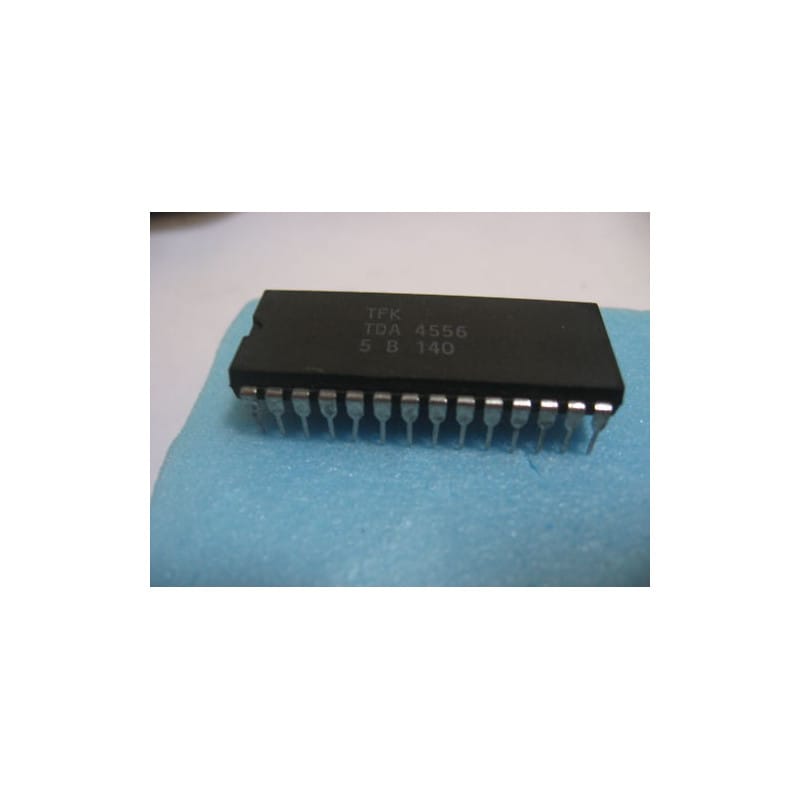

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 28 broches (DIP28 / DIL28).
Traitement Multistandard : Décodeur universel PAL/SECAM/NTSC, permettant de gérer les différents standards de diffusion sans changer de châssis.
Traitement de Signal Complet : Gère la luminance (Y), la chrominance (C), la séparation des signaux de synchronisation et la sortie vers les amplificateurs RGB finaux.
Fiabilité Telefunken : Réputé pour sa précision de démodulation et sa stabilité thermique dans des conditions de réception RF variées.
Diagnostic Express (Défaut de couleur ou perte de standard) :
Signaux de Commutation : Le TDA4556 utilise des signaux de contrôle pour basculer entre les standards (PAL/SECAM). Si une couleur est manquante sur un standard et présente sur l'autre, vérifiez les tensions de commande de commutation aux entrées dédiées du circuit.
Oscillateurs : Ce processeur nécessite plusieurs fréquences de référence (3.58/4.43 MHz). Si le décodage échoue, vérifiez l'activité de l'oscillateur correspondant au standard utilisé.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est impératif. La densité des fonctions intégrées et la rareté de ce processeur imposent son utilisation pour faciliter vos tests de diagnostic et protéger le CI contre la chaleur de soudage.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La haute densité de broches et la sensibilité du traitement du signal vidéo imposent une propreté parfaite pour éviter toute interférence entre les signaux Y, C, et RGB.
