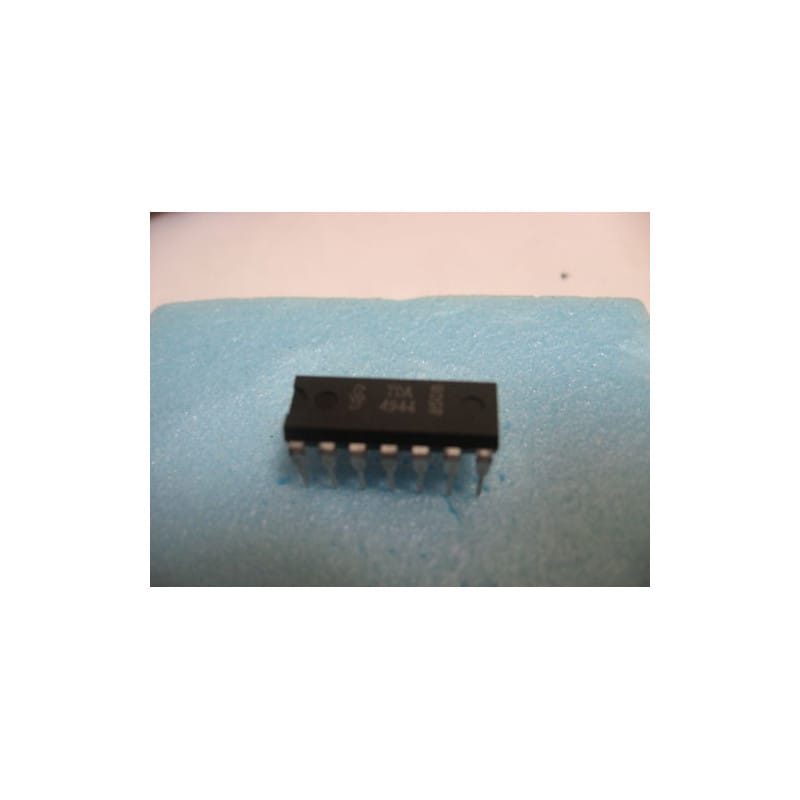

Le TDA4944 (conçu par le fabricant Philips) est un circuit intégré de puissance spécialement conçu pour piloter les bobines de déviation verticale dans les téléviseurs et moniteurs cathodiques. Ce composant est optimisé pour fournir un courant de balayage linéaire avec une consommation énergétique maîtrisée, intégrant également des fonctions de sécurité pour protéger l'étage de déflexion.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 14 broches (DIP14 / DIL14).
Amplification Verticale : Assure le pilotage précis du courant dans la bobine verticale, garantissant la linéarité et la géométrie correcte de l'image sur le tube cathodique.
Protection et Sécurité : Intègre des mécanismes de protection thermique et contre les surcharges, essentiels pour prévenir la destruction du transformateur ou des composants adjacents en cas de défaut sur le bloc de déviation.
Fiabilité Philips : Composant robuste, largement déployé dans les châssis TV des années 80/90, reconnu pour sa stabilité opérationnelle.
Diagnostic Express (Trait horizontal ou distorsion verticale) :
Signal d'entrée : Vérifiez la présence du signal "Vertical Drive" venant du processeur vidéo en amont. Sans ce signal, le TDA4944 ne peut fournir aucun courant à la bobine.
Tension de retour (Flyback) : En cas d'image repliée, contrôlez la génération de l'impulsion de retour trame. Un condensateur de filtrage défectueux ou une diode de pompe à diodes HS en périphérie du circuit empêchera un balayage complet.
Recommandations de Montage :
Support DIP14 : L'usage d'un support tulipe est recommandé pour faciliter le remplacement lors de vos diagnostics sur châssis, tout en protégeant le composant du stress thermique.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure, afin d'assurer l'isolation parfaite des broches transportant des signaux de puissance.
