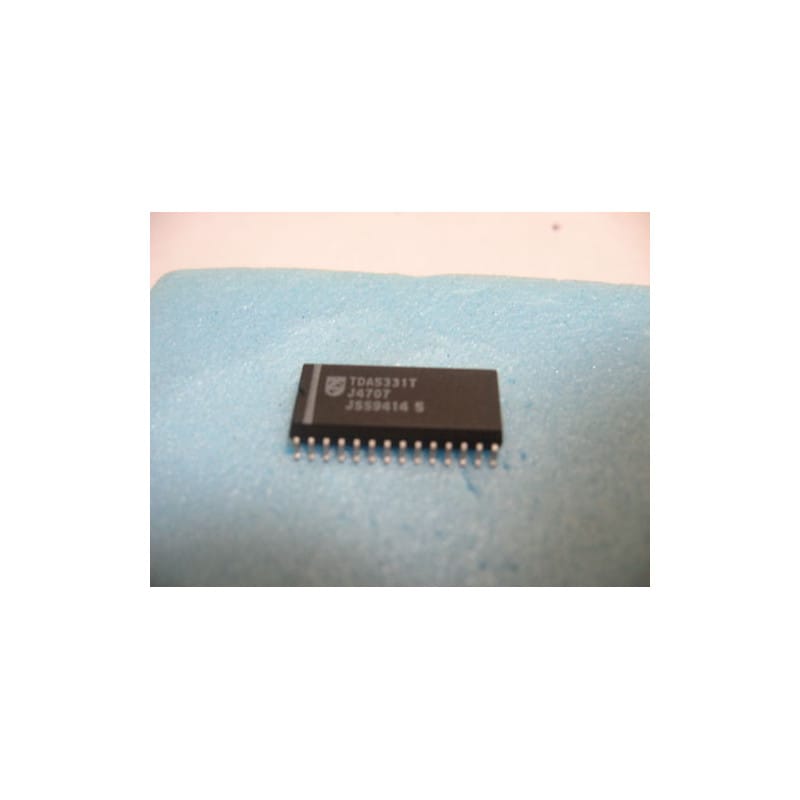

Le TDA5331T (conçu par le fabricant Philips) est un circuit intégré spécialisé dans la gestion de la synthèse de fréquence, principalement utilisé dans les tuners de télévision et les systèmes de réception radio complexes. Il assure le contrôle de l'oscillateur local (PLL) pour permettre un accord précis sur les canaux de télévision (VHF/UHF), assurant ainsi une stabilité de fréquence indispensable dans les systèmes à accès direct par microprocesseur.
Note technique importante : Bien que vous ayez mentionné DIP28, le suffixe "T" dans la nomenclature Philips désigne généralement un boîtier de type SMD (SO28 / Small Outline). Veuillez vérifier si vous disposez de la version traversante (DIP) ou de la version montée en surface (SO) pour votre projet.
Contrôle PLL (Phase-Locked Loop) : Assure une stabilité de fréquence de l'oscillateur local du tuner, garantissant un verrouillage parfait sur la fréquence du canal sélectionné.
Interface Bus I2C : Permet un dialogue bidirectionnel avec le microprocesseur de contrôle du châssis TV, facilitant la sélection des canaux et la mémorisation des fréquences.
Fiabilité Philips : Composant standard des châssis "numériques" des années 90, robuste et conçu pour fonctionner en continu dans les environnements soumis à des variations thermiques internes au tuner.
Diagnostic Express (Incapacité à mémoriser ou trouver des stations) :
Bus de données : Si le téléviseur ne parvient pas à mémoriser les chaînes, vérifiez la ligne de communication I2C (Data et Clock) arrivant sur le TDA5331T. Une interruption ici rend le tuner "sourd" aux ordres du processeur.
Tension de charge (V-Tuner) : Vérifiez si le synthétiseur génère bien la tension de contrôle (souvent appelée $V_T$ ou $V_{TUN}$) qui pilote les diodes varicap du tuner. Sans cette tension évolutive, l'accord ne pourra jamais se faire.
Recommandations de Montage :
Précautions ESD : Comme tous les circuits de synthèse à haute impédance, le TDA5331T est sensible aux décharges électrostatiques (ESD). Manipulez-le avec précaution et utilisez un tapis antistatique.
Soudure : Si c'est un format SO28 (SMD), utilisez une panne fine de type "pied de biche" ou "micro-pointe" et un flux de soudure de qualité. Si c'est un DIP28, utilisez une station réglée entre 280 et 300 degrés.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif pour éliminer les résidus de flux qui, sur les lignes de haute impédance de la PLL, pourraient introduire des instabilités de fréquence.
