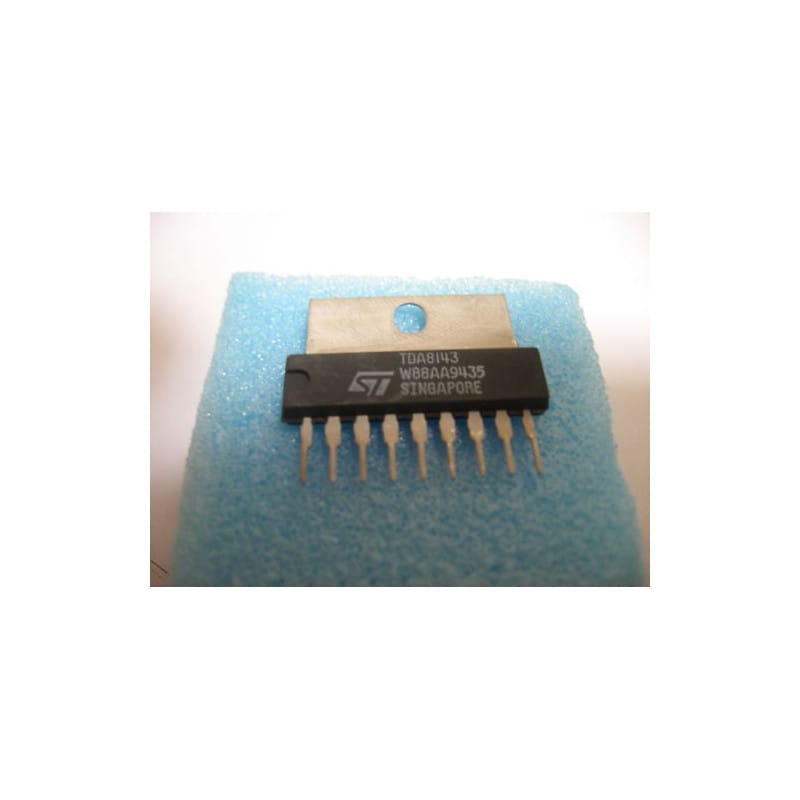

Le TDA8143 (conçu par le fabricant ST-SGS Thomson) est un circuit intégré spécialisé pour la gestion de l'étage de sortie ligne (balayage horizontal) dans les téléviseurs. Il combine les fonctions de synchronisation, de génération de signal de commande pour le transistor de puissance (driver), et intègre des protections critiques contre les surcharges et les défauts de balayage pour préserver le transformateur THT et le tube cathodique.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Pilotage de Puissance : Génère un signal optimisé pour commuter efficacement le transistor de puissance de balayage ligne (BU508 ou équivalent).
Protection Intégrée : Inclut des fonctions de sécurité pour détecter les anomalies de balayage, essentielles dans les châssis TV pour éviter la surchauffe des composants haute tension.
Fiabilité Thomson : Composant robuste, largement utilisé dans les châssis TV des années 80 et 90, apprécié pour sa stabilité dans les étages de haute tension.
Diagnostic Express (Absence de balayage / Écran noir) :
Signal de commande : En présence d'un défaut de balayage, vérifiez avec un oscilloscope la présence et la forme du signal sur la sortie "Driver". Une absence de signal indique soit une défaillance interne du TDA8143, soit une absence de synchronisation en entrée.
Tension d'alimentation : Une chute de tension sur le Vcc du TDA8143 empêchera la commande correcte du transistor de puissance. Vérifiez également le condensateur de filtrage associé, souvent sec après plusieurs décennies d'utilisation.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est vivement recommandé. Le TDA8143 est un élément critique de la survie de votre étage THT ; pouvoir le remplacer facilement lors de vos phases de tests ou de maintenance sur châssis est un atout majeur.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif. La proximité de tensions élevées sur le circuit imprimé impose une propreté absolue pour éviter les arcs électriques ou les courants de fuite.
