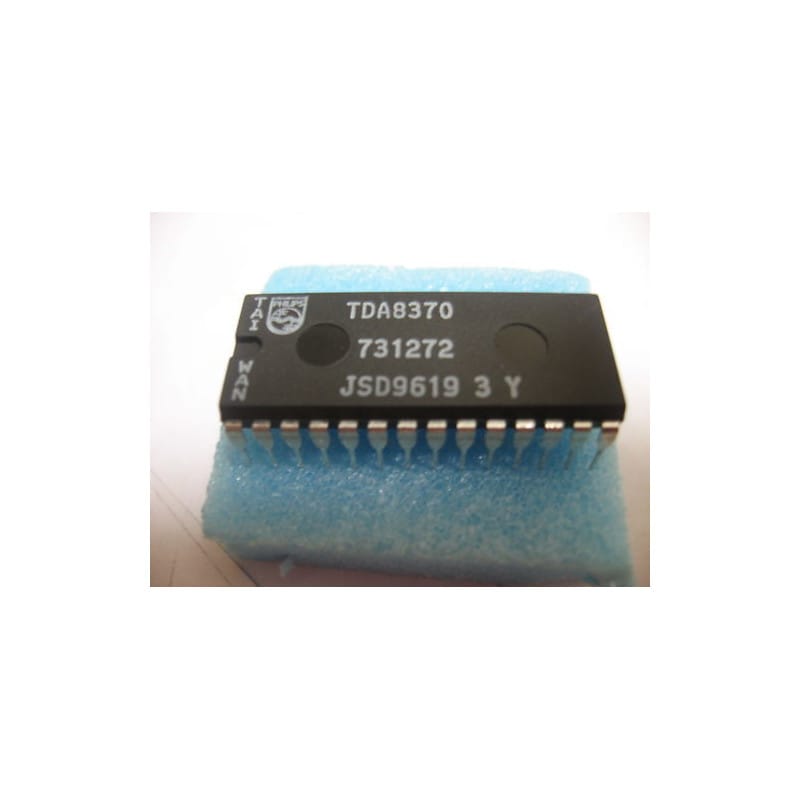

Le TDA8370 (conçu par le fabricant Philips) est un circuit intégré de traitement du signal vidéo hautement intégré, destiné aux téléviseurs couleur PAL/SECAM. Il s'agit d'une solution "tout-en-un" qui regroupe la majorité des fonctions de traitement vidéo dans un seul boîtier, simplifiant grandement la conception des châssis TV de la fin des années 80 et du début des années 90.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 28 broches (DIP28 / DIL28).
Traitement de Signal Complet : Combine dans un seul CI : le décodeur vidéo, le traitement de la luminance (Y), la démodulation chrominance (PAL/SECAM), ainsi que la génération des signaux de synchronisation (horizontale et verticale).
Contrôles DC : Toutes les fonctions de réglage (contraste, saturation, luminosité) s'effectuent par tensions continues (DC), permettant une excellente immunité aux parasites et une simplification du câblage de façade.
Intégration Philips : Composant phare de la génération "tout intégré", offrant une fiabilité constante et une réduction notable des composants passifs périphériques.
Diagnostic Express (Défaut général d'image) :
Alimentations : Le TDA8370 est sensible à la qualité de ses alimentations. Avant tout diagnostic, vérifiez les tensions d'alimentation (Vcc) à ses broches : une tension légèrement hors tolérance peut provoquer des défaillances aléatoires de la couleur ou une perte de verrouillage de la synchro.
Stabilité des réglages : Si vous constatez des variations intempestives du contraste ou de la couleur, vérifiez les tensions de contrôle DC venant des potentiomètres. Un condensateur de filtrage défectueux sur une de ces lignes de contrôle peut injecter du bruit et déstabiliser le processeur.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est impératif pour ce circuit intégré. La densité des fonctions internes et la chaleur dégagée par ce boîtier DIP28 rendent tout remplacement fastidieux en cas de soudure directe.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. Comme ce circuit traite l'intégralité du signal vidéo (incluant les signaux de synchronisation rapide), la moindre trace de flux de soudure peut induire des instabilités ou des effets de "fantômes" sur l'image affichée.
