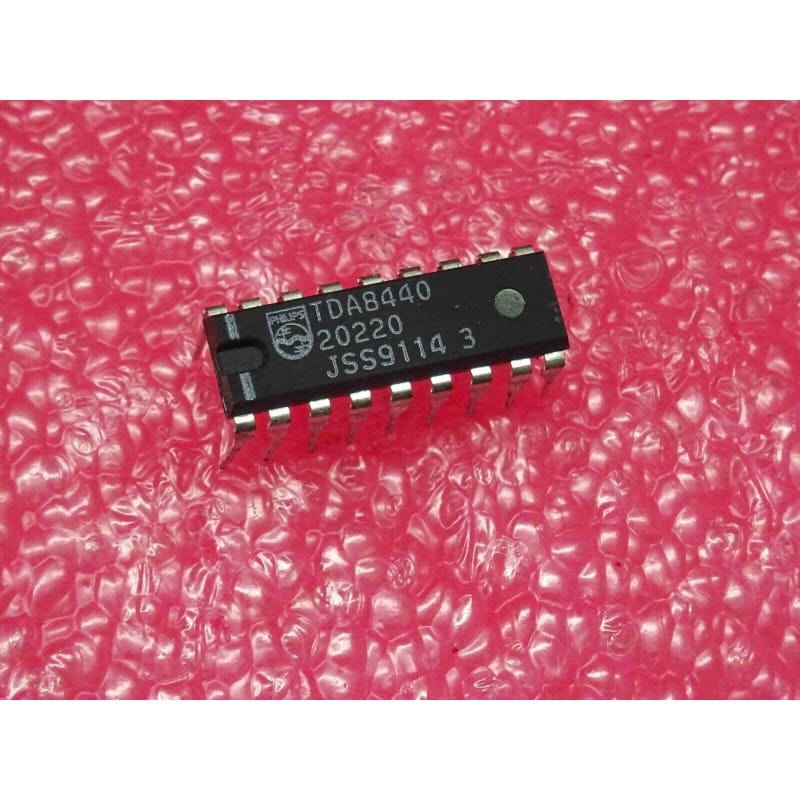

Commutateur Vidéo/Audio pour Téléviseurs Philips TDA8440

Le TDA8440 (conçu par le fabricant Philips) est un circuit intégré de commutation analogique haute performance, spécifiquement développé pour les téléviseurs couleur (CTV). Il assure la commutation sélective entre différentes sources de signaux audio et vidéo (par exemple : tuner interne, péritel, ou sources auxiliaires) avec une excellente séparation et une distorsion minimale.

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 18 broches (DIP18 / DIL18).

Caractéristiques Essentielles

• Commutation Multi-Sources : Permet de router plusieurs signaux audio et vidéo vers l'étage de traitement principal du téléviseur.

• Architecture Analogique Philips : Optimisée pour préserver l'intégrité du signal vidéo (largeur de bande) et la fidélité du signal audio, évitant les diaphonies entre les canaux.

• Compatibilité CTV : Conçu pour s'intégrer parfaitement dans les châssis TV couleur analogiques, facilitant la gestion des entrées externes (standard Péritel / RGB).

Mémo Technique d'Atelier

• Diagnostic Express (Signal manquant ou mélange de sources) :

  • Commande de commutation : Si une source ne passe pas, vérifiez les tensions de commande de sélection (Enable/Select). Une absence de changement d'état sur ces broches empêche le TDA8440 de commuter les signaux internes.

  • Diaphonie : Si vous percevez une source "en filigrane" derrière une autre, vérifiez le découplage des alimentations du TDA8440. Un condensateur de filtrage défectueux peut induire un couplage parasite entre les signaux commutés.

• Recommandations de Montage :

  • Support DIP18 : L'usage d'un support tulipe est fortement recommandé pour protéger ce composant NOS lors de la soudure et faciliter une maintenance ultérieure.

  • Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.

  • Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La commutation vidéo étant sensible, toute trace de flux de soudure entre les broches pourrait créer des capacités parasites, dégradant ainsi la netteté du signal vidéo commuté.
