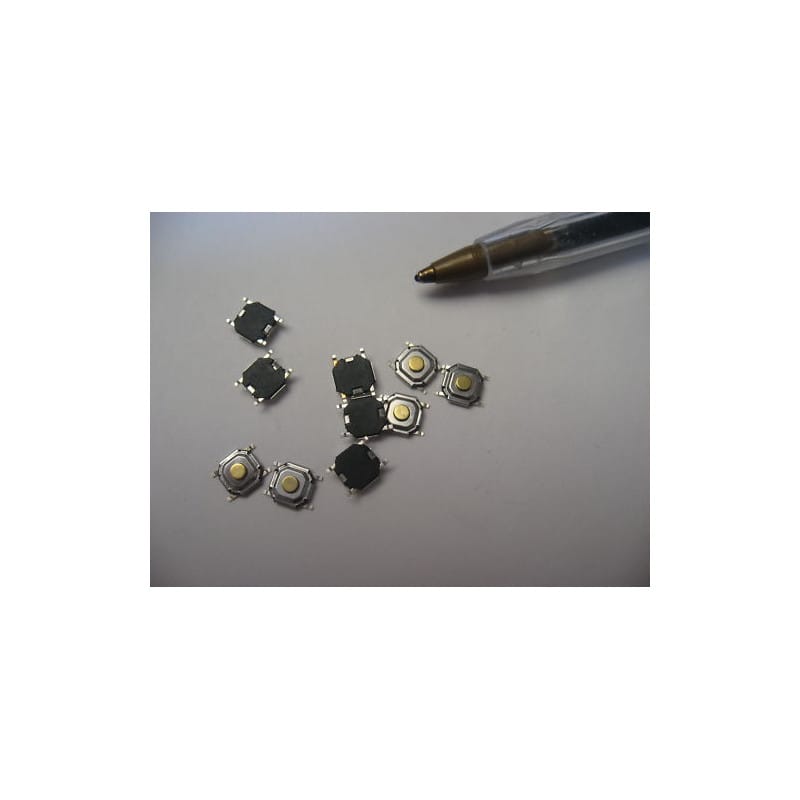

Lot de 20 microrupteurs / boutons poussoirs tactiles ultra-plats à montage de surface (CMS / SMD) à orientation horizontale, conçus pour l'intégration sur des cartes électroniques très compactes et les réparations de panneaux de commande exigus.
Type de Composant : Bouton poussoir tactile CMS / SMD extra-plat (Ultra-thin Tactile Switch).
Orientation : Sortie horizontale (Actionnement latéral / Angle de frappe horizontal par rapport au circuit imprimé).
Configuration : 1 Temps (1T) / SPST (Normalement Ouvert / Off-Mom).
Dimensions Physiques : 5 x 5 mm (Emprise au sol) avec une épaisseur / hauteur ultra-réduite de 1,6 mm.
Conditionnement : Lot de 20 pièces en bon état (stocks d'atelier).
Signification de la conception :
Profil ultra-plat et montage latéral : Idéal pour les applications à forte contrainte d'espace où l'accès au bouton doit se faire par la tranche d'un boîtier extra-mince ou d'un module électronique miniaturisé.
Repérage et Connexion : Vérifiez l'alignement des plages de soudure CMS sur le circuit imprimé et le sens de pression mécanique pour éviter toute contrainte excessive sur les pistes en cuivre lors de l'actionnement.
Environnement : Réparation de cartes électroniques compactes, appareils portables, interfaces homme-machine (IHM) et modules électroniques miniatures.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de contact, faux contacts intermittents ou dôme métallique interne affaissé suite à des pressions excessives répétées.
Mesures : Contrôler la continuité électrique aux bornes lors de l'appui à l'aide d'un ohmmètre en mode test de continuité.
Recommandations de Montage & Restauration :
Brasage : Utilisez une station à air chaud ou un fer à souder à température contrôlée avec une pannedadaptée. En raison de la faible épaisseur (1,6 mm), veillez à ne pas maintenir la chaleur trop longtemps pour ne pas altérer le boîtier plastique.
