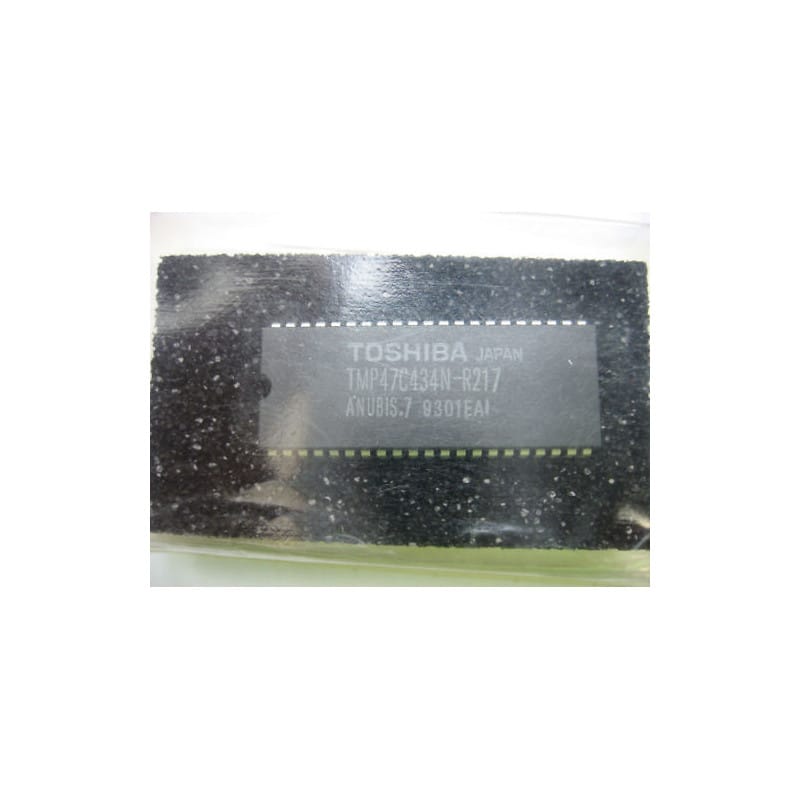

Le TMP47C434N-R217 est un microcontrôleur de la série TLCS-47 de Toshiba, configuré ici avec un micrologiciel spécifique (version R217), référencé dans les bases de données pièces détachées de Philips sous le code service 482220932171. Ce type de composant était le "cerveau" dédié à la gestion des fonctions utilisateur (télécommande, clavier, gestion des mémoires d'accord) dans les téléviseurs Philips et châssis partenaires de la fin des années 80.
Proposé ici en composant neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 42 broches (DIP42 / DIL42).
Logiciel Intégré (R217) : La version spécifique du firmware est cruciale pour la compatibilité avec le châssis TV ciblé. Ce microcontrôleur gère l'interface avec le bus de contrôle (I2C) et les périphériques de commande.
Architecture TLCS-47 : Microcontrôleur 4 bits haute performance développé par Toshiba, optimisé pour les applications de contrôle en temps réel dans l'électronique grand public.
Interopérabilité : Conçu pour s'interfacer directement avec les processeurs de traitement vidéo de la série TDA (comme vos TDA4505M ou TDA3560) via le bus de données.
Diagnostic Express (Non-démarrage ou blocage des fonctions) :
Horloge (Quartz) : Avant de suspecter le microcontrôleur, vérifiez toujours l'activité du quartz associé (généralement 4 MHz ou 4.43 MHz selon le design). Sans signal d'horloge propre sur les broches XTAL, le circuit ne pourra jamais démarrer.
Réinitialisation (Reset) : Vérifiez la ligne de Reset. Une tension de maintien incorrecte à la mise sous tension empêche l'initialisation du programme interne.
Alimentation : Assurez-vous que le 5V régulé est parfaitement stable, sans ondulation résiduelle.
Recommandations de Montage :
Support DIP42 : L'usage d'un support tulipe est impératif. La rareté de ce composant programmé impose une protection totale contre la chaleur. De plus, cela vous permettra de tester le composant sur un autre châssis identique en cas de doute sur la panne.
Nettoyage : Utilisez de l'alcool isopropylique pur pour nettoyer les résidus de flux. Une propreté irréprochable est nécessaire pour éviter toute fuite capacitive sur les lignes de données du bus de contrôle.
