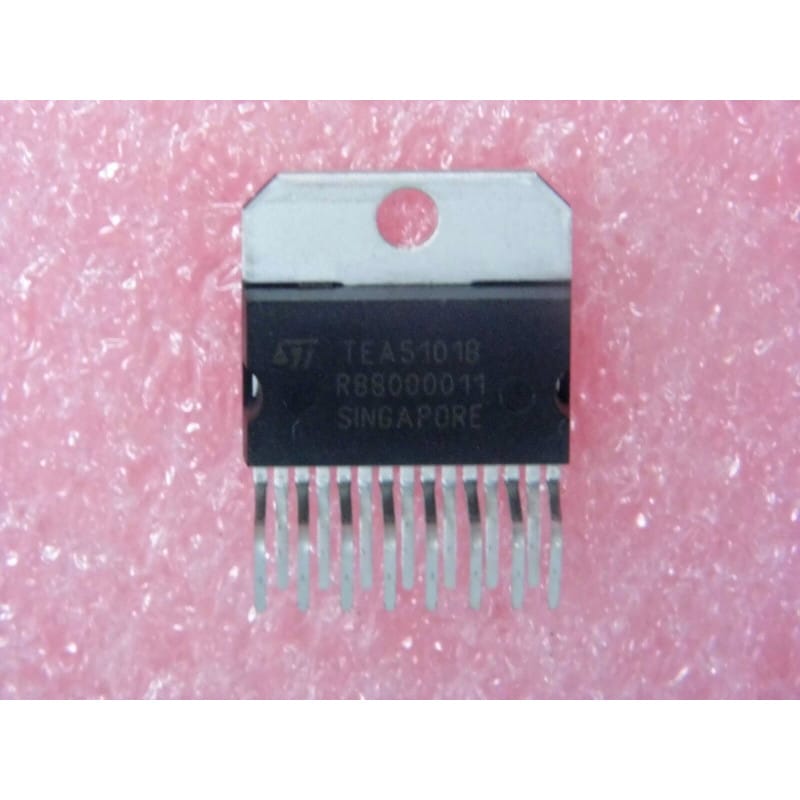

Le TEA5101B (conçu par STMicroelectronics) est un amplificateur de sortie vidéo haute tension à trois canaux, spécifiquement optimisé pour le pilotage direct des cathodes des tubes cathodiques (CRT) couleur. Il était un composant standard dans les téléviseurs et moniteurs des années 90, permettant de traiter les signaux vidéo issus du processeur (RGB) pour les amplifier vers les niveaux nécessaires à l'affichage sur le tube.
Proposé ici en composant d'origine authentique ST, neuf de stock d'époque (NOS) et au format DIP20.
Triple Amplificateur Vidéo : Intègre les trois étages d'amplification nécessaires pour piloter les cathodes Rouge, Vert et Bleu (RGB) indépendamment.
Haute Tension : Conçu pour supporter les exigences de tension élevées requises par les tubes cathodiques tout en maintenant une excellente bande passante pour la précision des couleurs.
Fiabilité ST : Composant robuste, conçu pour fonctionner en milieu thermique difficile au sein des châssis TV, garantissant une grande stabilité de l'image.
Diagnostic Express (Absence de couleur ou image sombre) :
Tensions d'alimentation : Ce composant utilise des tensions élevées sur ses broches de sortie. Vérifiez l'alimentation VCC principale. Une chute de tension sur les rails de sortie se traduit immédiatement par une dominante de couleur ou une perte totale de contraste sur l'écran.
Dissipation thermique : Le TEA5101B chauffe en fonctionnement normal. Si vous constatez des distorsions progressives à chaud, vérifiez l'état des dissipateurs thermiques (souvent soudés ou clipsés sur le boîtier) et la qualité du contact thermique.
Recommandations de Montage :
Support DIP20 : L'utilisation d'un support tulipe est recommandée pour faciliter la maintenance sur les platines TRC, souvent difficiles d'accès.
Nettoyage : Un nettoyage à l'alcool isopropylique pur est impératif après soudure. La haute tension présente sur ce circuit rend les fuites de courant de surface (causées par les résidus de flux) particulièrement critiques, pouvant entraîner des arcs internes ou une dérive des couleurs.
