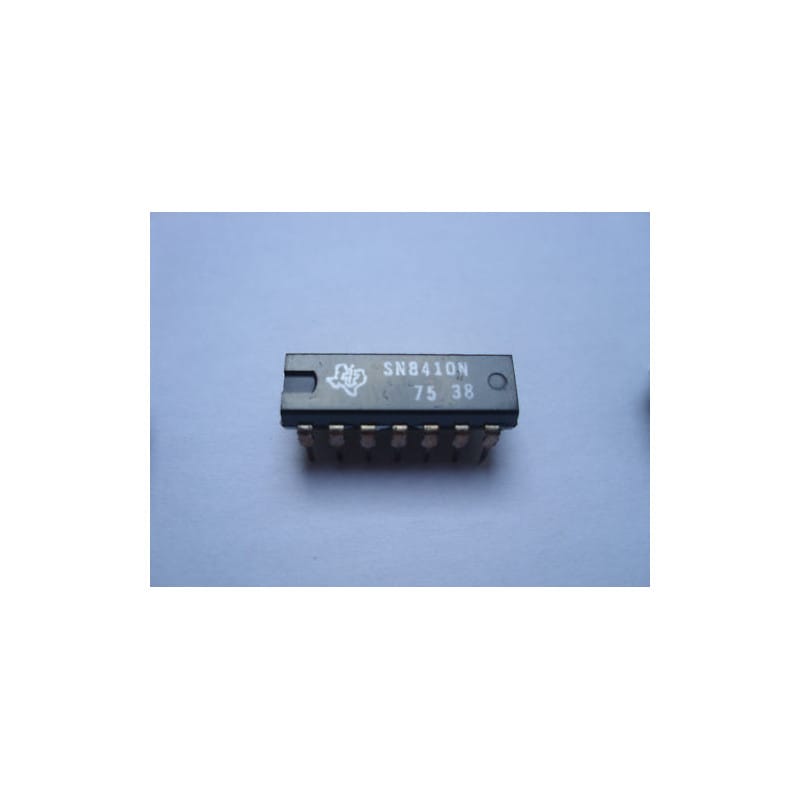

Le SN8410N (conçu par le fabricant Texas Instruments) est une porte logique NAND à 3 entrées appartenant à la famille TTL (Transistor-Transistor Logic) série 54/74. Plus précisément, la série SN84xx correspond aux variantes de qualité industrielle/militaire de la célèbre gamme 74xx, offrant une fiabilité accrue pour les équipements exigeants des années 70 et 80.
Proposé ici en composant d'origine authentique Texas Instruments, neuf de stock d'époque (NOS) et au format DIP14 / DIL14.
Logique NAND 3 entrées : Fonction logique élémentaire indispensable à la réalisation de décodeurs, de systèmes de contrôle ou d'arithmétique numérique.
Standard TTL : Compatible avec les niveaux logiques standard de l'époque (+5V), facilitant son intégration dans des architectures complexes mêlant différents circuits logiques.
Fiabilité Texas Instruments : Composant robuste, conçu pour une longévité maximale dans des environnements de travail variés.
Diagnostic Express (Absence de commutation) :
Tension d'alimentation : Vérifiez impérativement la présence de +5V sur la broche VCC. Un dépassement de 5,5V peut détruire le composant par emballement thermique.
Charges en sortie : Veillez à ne pas surcharger la sortie (Fan-out). Si vous pilotez trop d'entrées TTL à partir d'une seule sortie, le niveau logique bas risque de dépasser le seuil autorisé, causant des erreurs de lecture.
Recommandations de Montage :
Support DIP14 : L'utilisation d'un support tulipe est recommandée pour vos travaux de prototypage ou de réparation, évitant ainsi une soudure directe qui pourrait nuire au composant lors d'éventuels futurs besoins de maintenance.
Découplage : Placez un condensateur céramique de 100 nF au plus près de la broche VCC du boîtier. La technologie TTL génère des pointes de courant lors de la commutation qui peuvent perturber le reste de votre montage si elles ne sont pas filtrées localement.
Nettoyage : Un nettoyage à l'alcool isopropylique pur est conseillé après soudure pour éliminer les résidus de flux, garantissant l'intégrité des signaux logiques.
