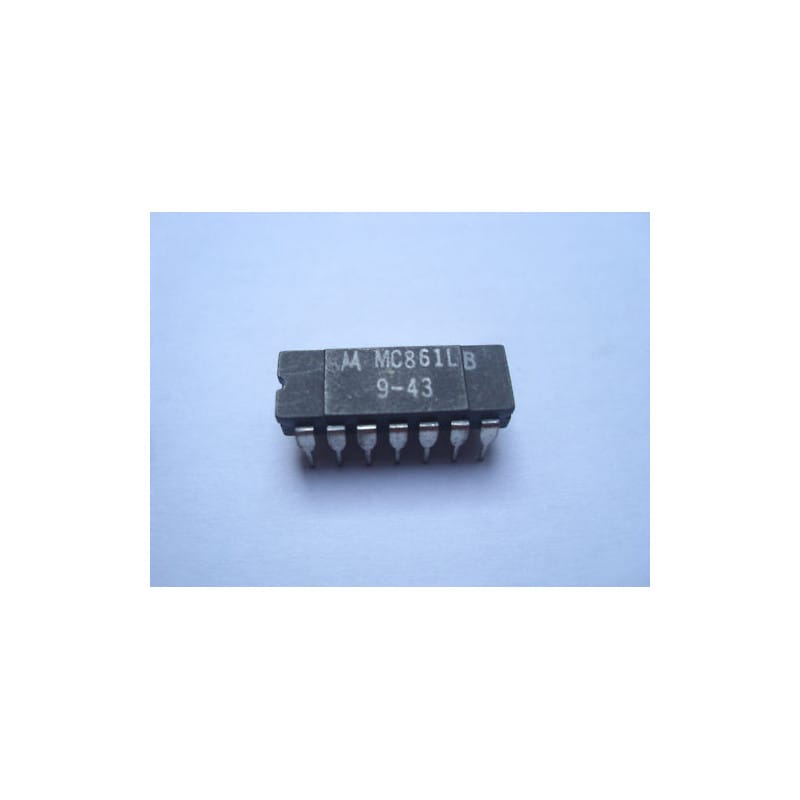

Le MC861L est un composant de la célèbre série MECL II (Motorola Emitter Coupled Logic) de Motorola. Il s'agit d'une porte logique à émetteur couplé, une technologie emblématique des années 70 qui privilégiait une vitesse de commutation extrêmement élevée au détriment d'une consommation d'énergie plus importante que les technologies TTL ou CMOS contemporaines.
Proposé ici en version céramique (CERDIP), ce composant offre une meilleure dissipation thermique et une robustesse accrue par rapport aux versions en plastique, idéal pour les environnements de calcul haute performance ou d'instrumentation scientifique d'époque.
Technologie ECL (Emitter Coupled Logic) : Réputée pour ses temps de propagation extrêmement courts (vitesse de commutation très élevée), essentielle pour les systèmes nécessitant un traitement ultra-rapide.
Boîtier Céramique (DIP14) : Assure une excellente stabilité des caractéristiques électriques et une meilleure protection contre les contraintes thermiques et l'humidité.
Qualité Motorola : Standard industriel de l'époque, reconnu pour la précision des seuils logiques de la série MECL.
Diagnostic Express (Incohérence logique / Instabilité) :
Polarisation : Attention, la logique ECL ne fonctionne pas avec les tensions standards TTL (+5V). Elle nécessite une alimentation négative (généralement -5,2V) et une référence de masse spécifique. Toute erreur de tension risque d'endommager irrémédiablement le composant.
Terminaison : Le respect des impédances de ligne est crucial. Les sorties ECL nécessitent des terminaisons résistives appropriées pour éviter les réflexions de signal, étant donné leur grande vitesse de montée.
Recommandations de Montage :
Support Tulipe : L'usage d'un support tulipe est impératif. La technologie ECL est extrêmement sensible aux variations d'impédance de contact ; le support permet de garantir une connexion fiable tout en protégeant ce composant rare en céramique.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est indispensable. La céramique peut être poreuse aux micro-résidus ; tout flux de soudure restant pourrait créer des fuites de surface qui perturberaient la haute fréquence caractéristique du MECL.
