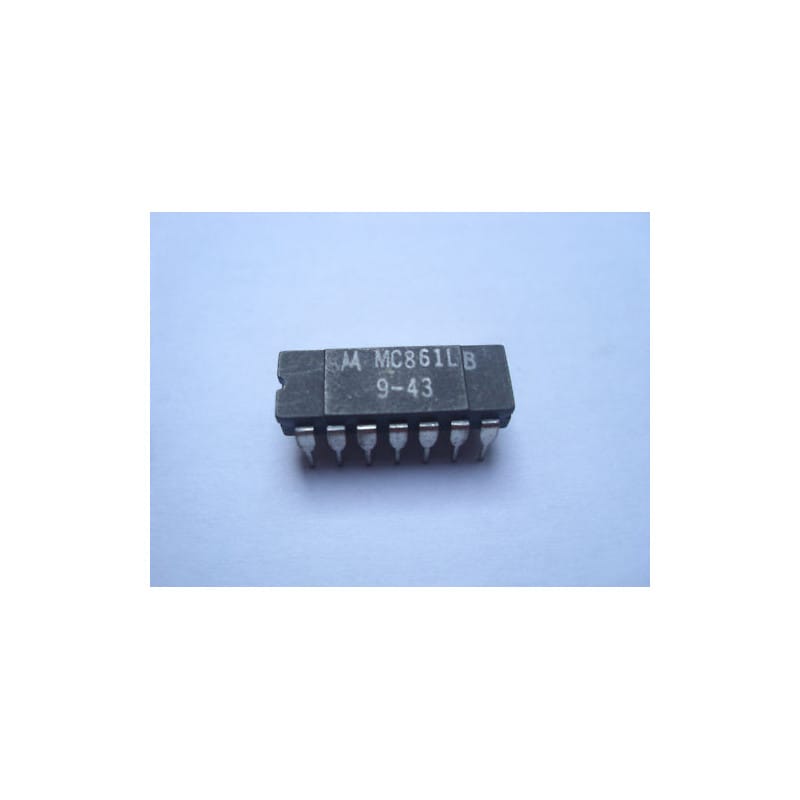

Le MC861L (conçu par le fabricant Motorola) fait partie de la série historique MECL II (Motorola Emitter Coupled Logic). Il s'agit d'un circuit logique à couplage d'émetteur, une architecture très rapide qui a préfiguré les performances de la logique ECL moderne. Ce composant intègre trois portes logiques NOR à trois entrées chacune.
Proposé ici dans son authentique boîtier céramique (CERDIP) à 14 broches, ce composant est une pièce de collection et de maintenance pour les systèmes informatiques et d'instrumentation haute vitesse des années 70.
Technologie ECL (MECL II) : Architecture à couplage d'émetteur offrant des temps de propagation extrêmement courts, essentiels pour les applications de calcul rapide où les technologies TTL de l'époque atteignaient leurs limites.
Boîtier Céramique (CERDIP) : Le boîtier céramique haute fiabilité assure une excellente dissipation thermique et une protection optimale, caractéristiques requises pour les composants logiques dissipant plus de puissance que leurs équivalents TTL.
Fonction Logique : Trois portes NOR indépendantes, chacune dotée de trois entrées, permettant des opérations booléennes complexes dans un seul boîtier.
Diagnostic Express (Comportement logique) :
Niveaux de tension : Attention, la technologie ECL possède des niveaux logiques différents de la norme TTL (généralement référencés à une tension négative par rapport à la masse). Ne tentez jamais une connexion directe entre des sorties MECL et des entrées TTL sans un étage de translation de niveau.
Terminaison : Les circuits ECL nécessitent une terminaison correcte des lignes de sortie (généralement vers -2V) pour éviter les réflexions de signal, dues aux temps de montée très rapides.
Recommandations de Montage :
Support DIP14 : L'usage d'un support tulipe est fortement recommandé pour protéger ce boîtier céramique des contraintes thermiques lors de la soudure, préservant ainsi l'herméticité du composant.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif. La nature céramique du boîtier exige une propreté absolue pour garantir l'isolation électrique entre les broches, cruciale pour le fonctionnement à haute fréquence de cette logique ECL.
