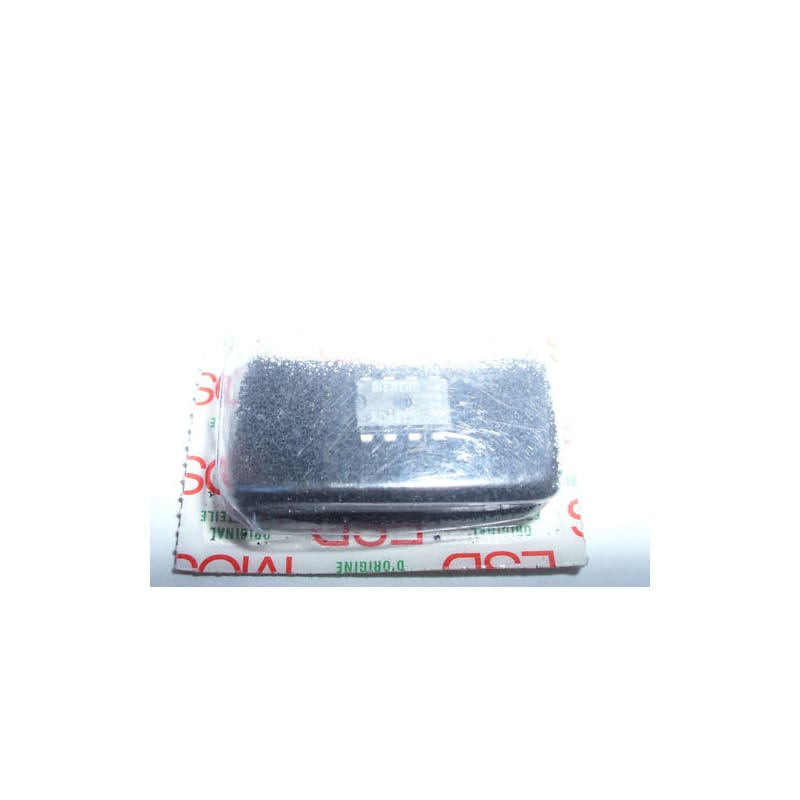

Le SDA2216 (conçu par le fabricant Siemens) est un circuit intégré de synthèse de fréquence basé sur une boucle à verrouillage de phase (PLL - Phase-Locked Loop). Il s'agit d'un composant spécialisé, largement utilisé dans les années 80 et 90 pour la syntonisation précise dans les récepteurs radio, les téléviseurs (gestion de la fréquence intermédiaire) ou les équipements de communication.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 8 broches (DIP8 / DIL8).
Syntonisation PLL : Permet une stabilisation précise et programmable de la fréquence d'oscillation locale dans les systèmes de réception.
Interface Série/Contrôle : Conçu pour être piloté par un microcontrôleur externe, permettant de mémoriser et de changer les stations ou les canaux via une liaison numérique.
Stabilité Siemens : La technologie Siemens garantit une excellente dérive thermique, essentielle pour maintenir un verrouillage de fréquence stable sur de longues périodes d'utilisation dans des équipements électroniques chauffants.
Diagnostic Express (Dérive de fréquence ou perte de station) :
Verrouillage (Lock) : Si la PLL ne se verrouille pas, vérifiez le signal de sortie vers le filtre de boucle. Une dérive des composants passifs (résistances/condensateurs) du filtre de boucle externe est bien plus fréquente qu'une défaillance du SDA2216 lui-même.
Référence d'horloge : Assurez-vous que l'oscillateur à quartz de référence est propre et bien découplé. Un signal de référence bruité empêche le circuit de stabiliser correctement la fréquence.
Recommandations de Montage :
Support DIP8 : L'utilisation d'un support tulipe est fortement conseillée pour ce composant NOS afin de protéger son intégrité et de faciliter les mesures de signal pendant le réglage de la boucle.
Soudure : Utilisez votre station réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La technologie PLL manipule des signaux sensibles aux fuites de courant ; toute trace de flux de soudure entre les broches peut créer des couplages parasites qui dégradent la pureté spectrale de la fréquence générée.
