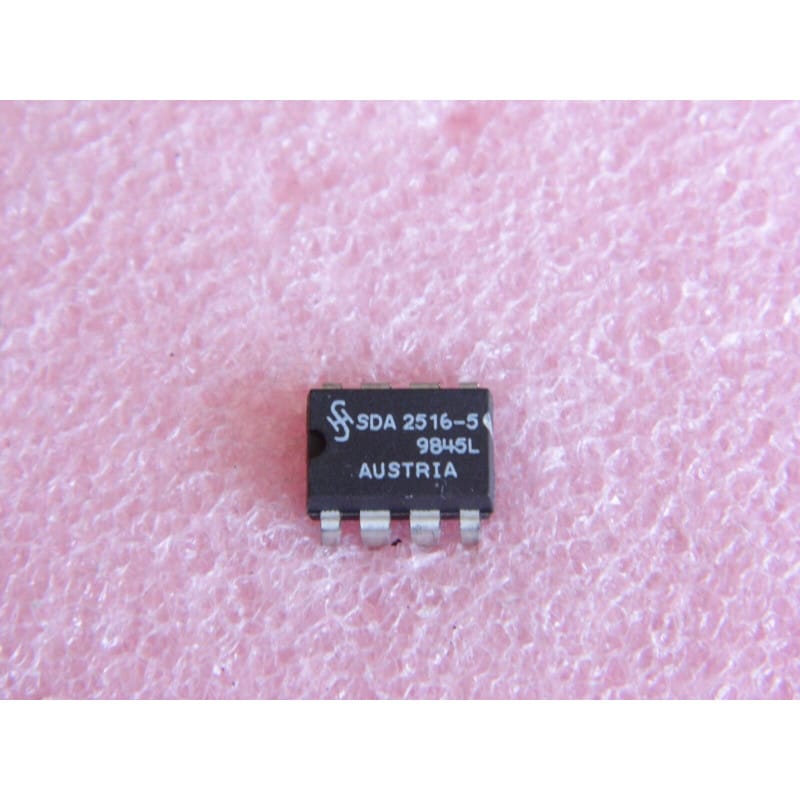

Le SDA2516-5 (conçu par le fabricant Siemens) est une mémoire morte effaçable électriquement et programmable (EEPROM) de 2 Kbits (256 x 8 bits), équipée d'une interface série I2C. Elle était couramment utilisée dans les châssis de télévision et les équipements audio pour stocker les paramètres utilisateur, les réglages de géométrie, ainsi que les tables de canaux mémorisés.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 8 broches (DIP8 / DIL8).
Capacité : 2 048 bits (256 octets).
Interface I2C : Communication bidirectionnelle à 2 fils, permettant une intégration simple avec les microcontrôleurs de gestion des châssis TV Siemens/ITT/Philips de l'époque.
Fiabilité Siemens : Composant robuste, conçu pour un grand nombre de cycles d'écriture/effacement, assurant la pérennité des réglages de configuration.
Diagnostic Express (Perte de réglages après mise hors tension) :
Alimentation : Si le téléviseur perd systématiquement les réglages (volume, contrastes, chaînes) après extinction, vérifiez la tension d'alimentation (Vcc) sur la broche 8. Une interruption de la tension de maintien empêche la sauvegarde des données.
Bus I2C : Utilisez un oscilloscope pour vérifier la présence des signaux Data et Clock. Si le bus est bloqué à l'état bas, le microcontrôleur ne pourra jamais accéder à l'EEPROM.
Recommandations de Montage :
Support DIP8 : L'usage d'un support tulipe est fortement recommandé. Cela permet de programmer la puce à part si nécessaire ou de la remplacer rapidement sans stress thermique sur le PCB lors du diagnostic de châssis.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. Des résidus de flux entre les broches d'adressage ou de bus peuvent introduire des fuites capacitaires perturbant la communication I2C.
