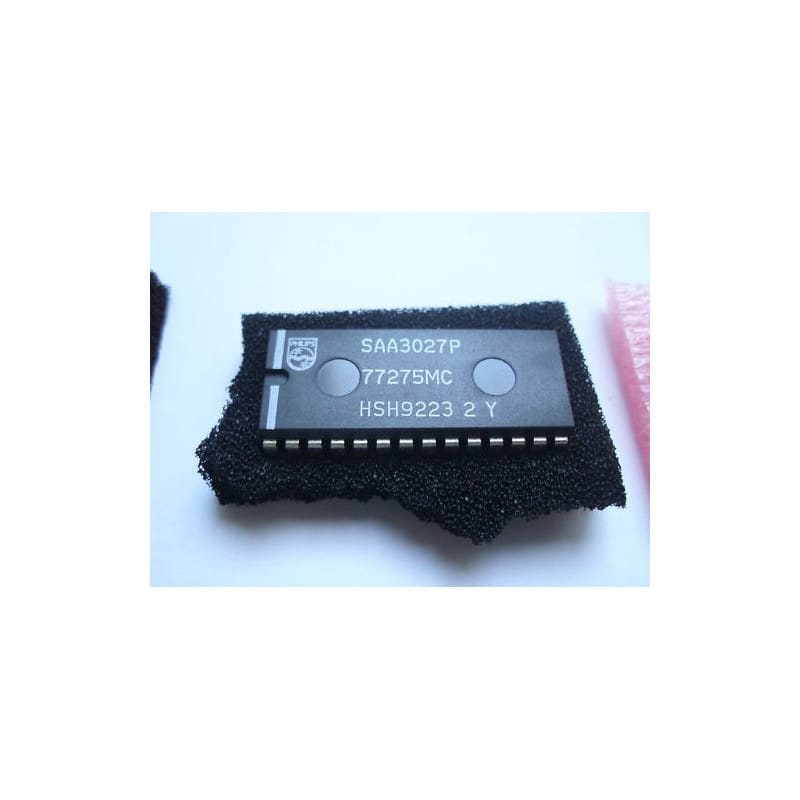

Le SAA3027P (conçu par le fabricant Philips) est un circuit intégré encodeur de télécommande infrarouge, conçu pour gérer l'émission de codes de commande standardisés pour les systèmes de télévision et d'équipements audio/vidéo des années 80 et 90. Il se distingue par sa capacité à gérer une matrice de touches complexe tout en optimisant la consommation énergétique de la télécommande.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 28 broches (DIP28 / DIL28).
Encodage de Commande : Génère les trames de données infrarouges nécessaires au pilotage des récepteurs Philips et compatibles, intégrant les protocoles de synchronisation et de parité.
Gestion de Clavier : Optimisé pour scanner une matrice de touches importante, permettant une navigation ergonomique sur les appareils de l'époque.
Intégration Philips : Composant standard pour les télécommandes haute performance, reconnu pour sa fiabilité et sa stabilité de fréquence de porteuse (généralement 36-38 kHz).
Diagnostic Express (Absence de transmission) :
Oscillateur : Le SAA3027P nécessite un résonateur céramique externe pour définir la fréquence de modulation. Si la télécommande ne produit aucun signal (vérifiable avec un appareil photo numérique ou un récepteur IR testeur), contrôlez la présence d'oscillation sur les broches dédiées.
Contacts : Comme pour tout processeur de télécommande, vérifiez l'état de la matrice du clavier. Une oxydation sous les pastilles de caoutchouc conducteur est souvent la source d'un dysfonctionnement attribué à tort au circuit intégré.
Recommandations de Montage :
Support DIP28 : L'usage d'un support tulipe est impératif. Pour une restauration pérenne de votre télécommande, le support protège le SAA3027P des chocs thermiques lors de la soudure.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure, particulièrement autour des broches de la matrice clavier, afin d'éviter tout courant de fuite qui perturberait la détection des appuis de touches.
