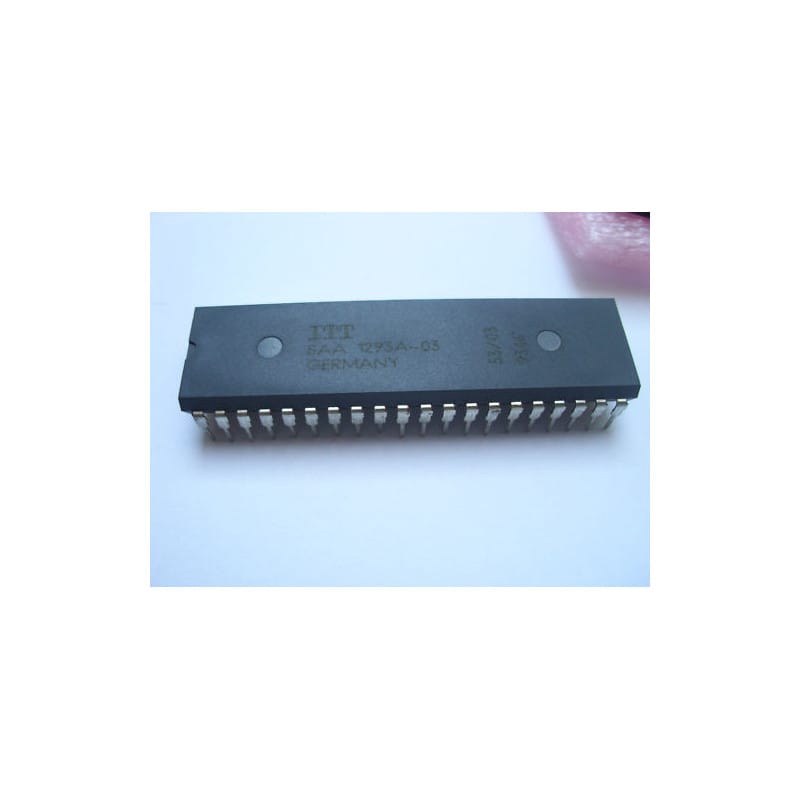

Le SAA1293A-03 (conçu par le fabricant ITT) est un circuit intégré de contrôle de télécommande infrarouge hautement spécialisé. Il était largement utilisé dans les téléviseurs et les systèmes audiovisuels pour encoder les signaux envoyés depuis la télécommande vers le récepteur intégré dans le châssis TV. Cette version "-03" correspond à une configuration spécifique des codes de commande pour des gammes de produits précises.
Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 40 broches (DIP40 / DIL40).
Encodage Infrarouge : Génère les séquences de signaux nécessaires pour piloter les fonctions de télévision (changement de chaîne, volume, marche/arrêt) via une émission infrarouge.
Complexité d'Interface : Gère une matrice de touches importante, permettant une grande variété de commandes dans un seul boîtier, typique des télécommandes "complètes" des années 80/90.
Standard ITT : Un composant pilier pour les châssis équipés de systèmes de contrôle à distance ITT, garantissant la compatibilité avec les récepteurs SAA correspondants dans les téléviseurs de l'époque.
Diagnostic Express (Absence d'émission / Télécommande non fonctionnelle) :
Matrice de clavier : Si certaines touches ne répondent plus, vérifiez la continuité de la piste conductrice du clavier souple ou le contact sur le circuit imprimé. Une oxydation des pistes sur la matrice de commande est une panne fréquente.
Oscillateur : Le SAA1293A-03 nécessite un résonateur ou un quartz pour générer sa fréquence de porteuse infrarouge. Si aucune impulsion n'est détectée à la sortie de l'étage driver (transistor), vérifiez l'intégrité de ce quartz.
Alimentation : Vérifiez la pile de la télécommande. Bien que le circuit soit basse consommation, une tension trop faible perturbe l'encodage et empêche le signal d'être reconnu par le récepteur TV.
Recommandations de Montage :
Support DIP40 : L'usage d'un support tulipe est fortement recommandé pour protéger ce composant complexe. Les boîtiers DIP40 étant fragiles, un support facilite le remplacement sans stress thermique sur les broches.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif. Toute trace de corrosion due à une pile qui aurait coulé dans la télécommande ou tout résidu de flux doit être éliminé pour éviter des fuites de courant sur la matrice du clavier.
