Le MC1776CP1 (conçu par le fabricant Motorola) est un circuit intégré monolithique analogique d'époque. Il s'agit d'un amplificateur opérationnel (Op-Amp) programmable, une technologie innovante pour son époque permettant à l'utilisateur de définir les caractéristiques de fonctionnement (telles que le courant de polarisation, la bande passante et la vitesse de balayage) via un courant de commande externe appliqué sur une broche dédiée.

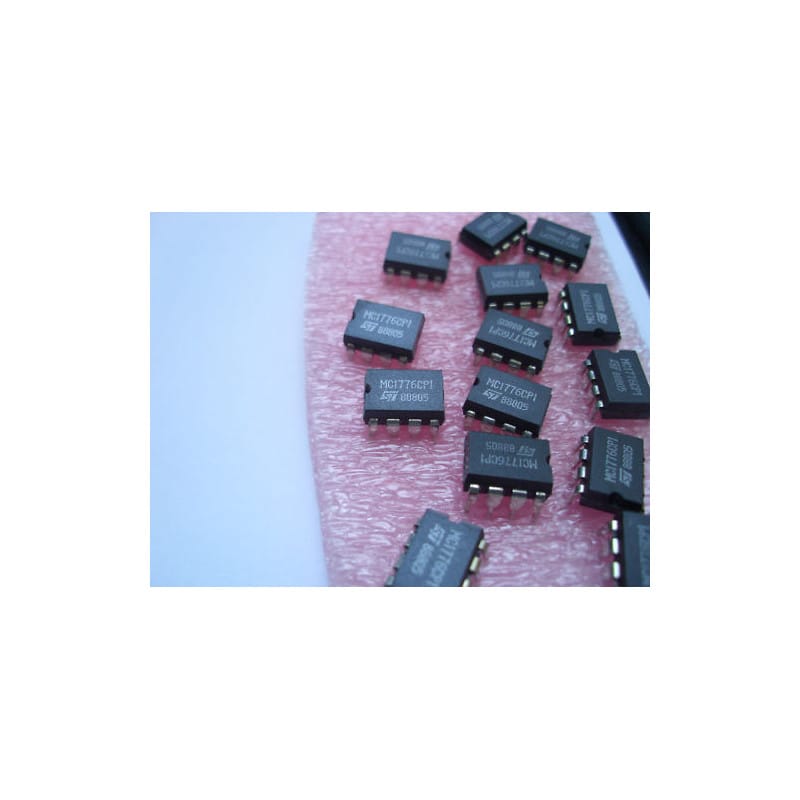

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il adopte le format de boîtier double en ligne à 8 broches (DIP8 / DIL8).
Ce composant était largement utilisé dans les équipements nécessitant une gestion fine de la consommation d'énergie et des performances dynamiques ajustables, tels que l'instrumentation de mesure mobile, les systèmes de filtrage actifs et les équipements de contrôle industriels.
Programmabilité : Permet d'optimiser le compromis entre la consommation de courant, le gain et la vitesse de réponse selon les besoins spécifiques de votre circuit.
Architecture Flexible : La capacité de régler les paramètres via une résistance externe rend ce composant particulièrement polyvalent pour la conception de circuits analogiques complexes.
Fiabilité Motorola : La robustesse du silicium Motorola garantit une excellente stabilité des caractéristiques de polarisation sur une large plage de températures.
Diagnostic Express à l'Établi (Instabilité ou absence de signal) :
Broche de programmation : Contrairement à un Op-Amp standard, le fonctionnement du MC1776 dépend directement de la résistance reliée à la broche de programmation. Si votre montage est muet ou instable, vérifiez que cette résistance est bien soudée et que sa valeur est conforme au schéma de référence.
Découplage : Comme tout Op-Amp programmable, une instabilité de la tension d'alimentation peut se traduire par des oscillations imprévisibles sur la sortie. Assurez-vous d'avoir un découplage efficace au plus proche des broches d'alimentation.
Recommandations de Montage :
Support DIP8 : L'usage d'un support tulipe est fortement recommandé, car ce composant NOS est précieux pour le réglage fin des circuits analogiques vintage.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur est impératif. La broche de programmation étant sensible à d'infimes variations de courant de fuite, toute contamination par des résidus de flux pourrait altérer de manière imprévue les paramètres de fonctionnement de l'amplificateur.
