Le TMS4500A-15NL (conçu par le fabricant Texas Instruments) est un contrôleur de mémoire dynamique (DRAM) hautement intégré, spécifiquement conçu pour simplifier l'interface entre les microprocesseurs 8 ou 16 bits et les matrices de mémoire DRAM. Il gère automatiquement les cycles de rafraîchissement, le multiplexage des adresses et la génération des signaux de contrôle, facilitant ainsi l'extension mémoire des systèmes informatiques vintage.

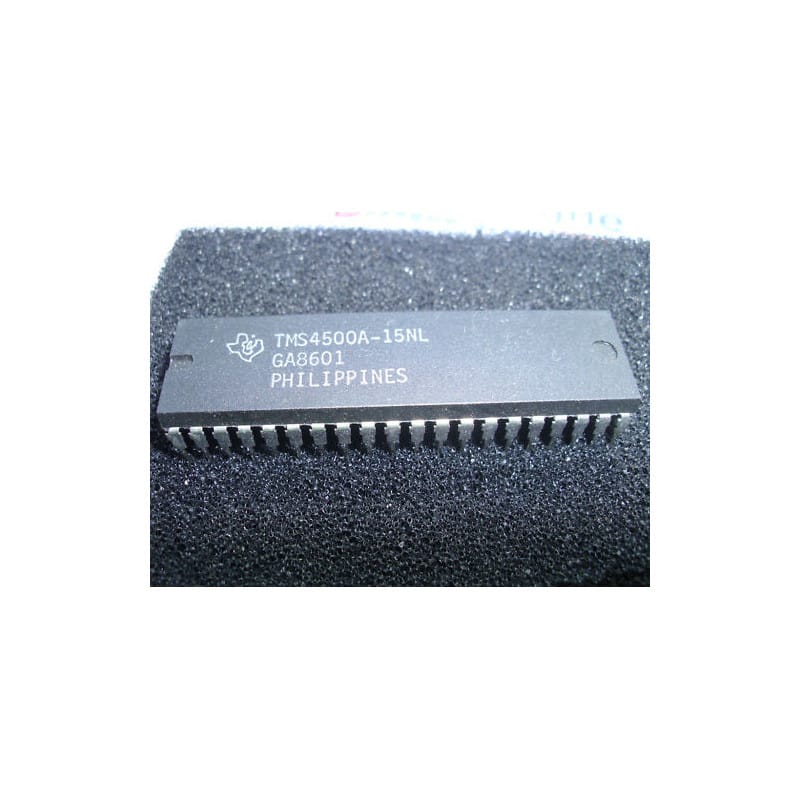

Proposé ici en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier double en ligne à 40 broches (DIP40 / DIL40).
Gestion Intégrée : Automatise la complexité de l'interface DRAM, incluant le rafraîchissement transparent, le multiplexage d'adresses et la sélection de puces.
Compatibilité Système : Conçu pour fonctionner avec divers microprocesseurs de l'époque, réduisant considérablement le nombre de composants logiques nécessaires (glue logic) pour l'adressage mémoire.
Vitesse d'accès : Le suffixe "-15" indique une optimisation pour des temps d'accès mémoires spécifiques, adaptés aux puces DRAM de l'ère 80/90.
Diagnostic Express (Défaut de lecture/écriture mémoire) :
Cycles de rafraîchissement : Si votre système présente des données erratiques ou corrompues de manière aléatoire, vérifiez la ligne de rafraîchissement. Un défaut du TMS4500A peut entraîner un "oubli" des données stockées dans les puces DRAM par manque de cycles de rafraîchissement périodiques.
Signalisation : Utilisez un analyseur logique pour vérifier la séquence de basculement des signaux de contrôle lors d'un accès mémoire. Un décalage temporel sur ces signaux est souvent la cause d'erreurs de parité ou de plantages système.
Recommandations de Montage :
Support DIP40 : L'usage d'un support tulipe est impératif. Compte tenu du nombre élevé de broches et de la rareté de ce composant, un support est indispensable pour protéger le CI des contraintes thermiques lors de la soudure et permettre un test facile.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif après soudure. La densité des broches sur un boîtier DIP40 rend les courants de fuite entre les pistes très probables si des résidus de flux subsistent, ce qui pourrait perturber le timing critique du bus de contrôle mémoire.
