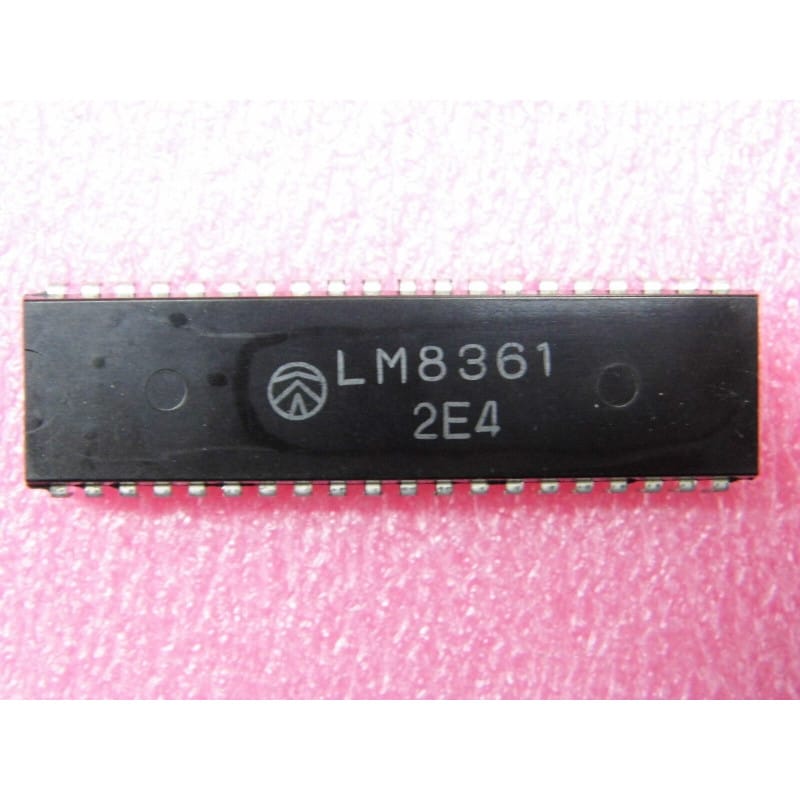

Le LM8361 (conçu par le fabricant Sanyo) est un circuit intégré monolithique de type "tout-en-un" pour horloges numériques à affichage LED. Il était le cœur technologique de la majorité des radio-réveils et horloges de bureau numériques des années 80 et 90.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il adopte le format de boîtier imposant à 40 broches (DIP40 / DIL40).
Ce circuit intègre en un seul boîtier toutes les fonctions nécessaires : logique de comptage du temps (50/60 Hz), gestion des modes d'alarme, fonction "snooze", et pilotage direct des afficheurs LED 7 segments.
Logique Horloge : Gère les cycles 12h/24h avec une précision dépendante de la fréquence du réseau (ou d'un oscillateur externe).
Gestion Alarme : Intègre la logique de déclenchement d'alarme et la gestion du cycle de rappel (snooze) via des entrées de commutation simples.
Interface Afficheur : Pilote directement les segments de l'afficheur LED, simplifiant radicalement la conception de la carte de contrôle.
Alimentation : Conçu pour une intégration facile dans les systèmes avec alimentation secteur redressée.
Attention : Fragilité du DIP40 :
Comme pour tout boîtier à 40 broches, manipulez-le avec précaution pour éviter de plier les broches lors de l'insertion. Utilisez un tapis ESD pour protéger le circuit.
Diagnostic Express à l'Établi (Panne d'affichage ou blocage) :
Alimentation : Ce circuit est très sensible à la qualité de l'alimentation. Si l'affichage clignote ou si le compte à rebours est erratique, vérifiez en priorité les condensateurs de filtrage de la tension d'alimentation principale.
Fréquence secteur : Si l'horloge retarde ou avance, vérifiez le signal de référence 50/60 Hz à l'entrée de la broche dédiée. Une mauvaise isolation ou un mauvais filtrage sur cette entrée peut induire des erreurs de comptage.
Recommandations de Montage :
Support DIP40 : L'usage d'un support tulipe est impératif pour préserver ce composant NOS lors du montage et faciliter le débogage.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après soudure. La densité des broches sur un DIP40 favorise les accumulations de flux qui, avec l'humidité, peuvent créer des fuites de courant entraînant un comportement erratique des fonctions d'alarme ou d'affichage.
