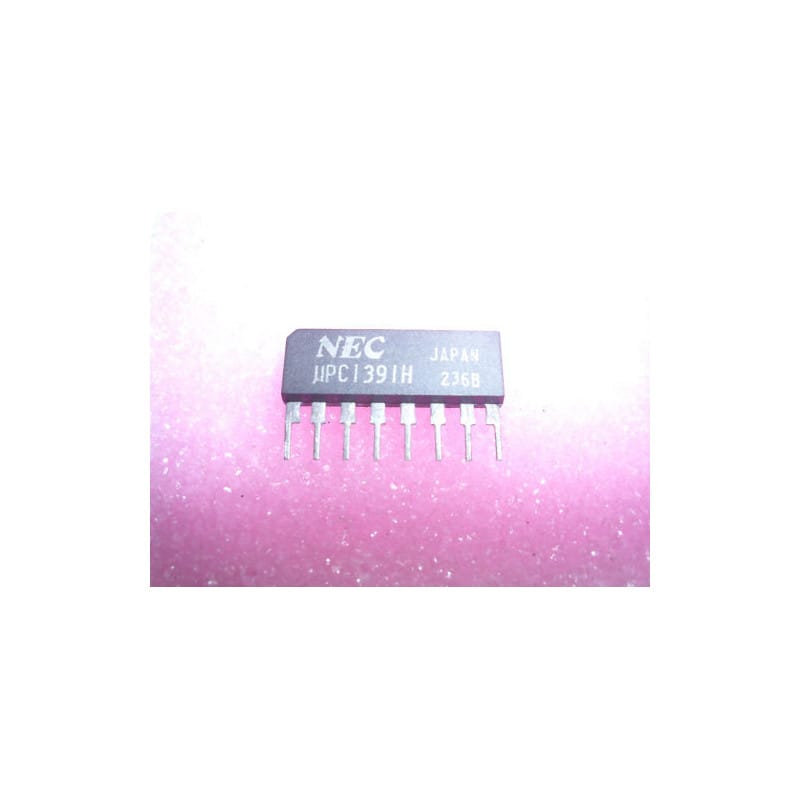

Circuit intégré analogique monolithique de commande de balayage horizontal et oscillateur lignes de référence d'origine UPC1391H (ou UPC 1391 H / µPC1391H) conçu et fabriqué par NEC (Nippon Electric Company). Développé spécifiquement pour les étages de traitement de synchronisation horizontale, oscillateur ligne (AFC / APC) et commande de driver ligne (Horizontal Driver / Oscillator Subsystem) des téléviseurs couleur et moniteurs vidéo à tube cathodique (CRT) d'époque. Conditionné en boîtier vertical simple rangée SIL-8 (SIP-8) avec languette métallique de dissipation. Composant neuf de stock d'époque (NOS - New Old Stock) livré sous protection antistatique.
Contrôle Précis de Balayage : Intègre une boucle AFC performante assurant un calage précis de la phase de l'oscillateur horizontal sur le signal de synchronisation vidéo.
Sortie Driver Robuste : Conçu pour attaquer directement le transistor de commande (Horizontal Driver) du transformateur ligne (THT / Flyback).
Dissipation Optimisée : Boîtier SIL-8 équipé d'une languette métallique permettant une bonne évacuation thermique sur le châssis ou un petit dissipateur dédié.
Composant d'Origine NEC : Conforme aux spécifications des constructeurs japonais pour un dépannage fiable sans dérive de géométrie d'image.
Restauration et dépannage de téléviseurs couleur vintage (châssis japonais et européens des années 70/80).
Platines d'affichage vidéo et moniteurs pour bornes d'arcade (Hantarex, Kortek, Nanao, Sanwa, etc.).
Moniteurs informatiques à tube cathodique (CGA, EGA, moniteurs monochromes) et écrans de contrôle CCTV.
Montage Thermique & Mécanique :
Si le montage d'origine utilise un dissipateur, nettoyer la surface d'appui et appliquer une fine couche de pâte thermique au dos de la languette.
Veiller à ne pas forcer sur les 8 broches alignées lors de la fixation mécanique.
Dessoudage & Soudure :
Vider proprement les 8 trous métallisés à l'aide d'une tresse fine imprégnée de flux pour ne pas arracher les pistes sur les circuits simple face.
Température de fer recommandée : 300 °C à 320 °C (max 2 à 3 secondes par pastille).
Contrôle Périphérique :
Avant la remise sous tension, contrôler l'état du transistor driver de ligne, du transformateur d'impulsions et des condensateurs film / électrolytiques du circuit oscillateur horizontal.
Précautions ESD : Manipuler le composant sur un plan de travail dissipatif relié à la terre.
Composants Électroniques TV & Vidéo Vintage / Circuit intégré oscillateur balayage horizontal NEC µPC1391H UPC1391H UPC 1391 H boîtier SIL-8 neuf de stock ancien.
