Le DP8409AN-2 (conçu par le fabricant National Semiconductor) est un circuit intégré de gestion de mémoire très sophistiqué pour son époque. Il s'agit d'un contrôleur/pilote de DRAM (Dynamic RAM) multimodale, conçu pour gérer l'adressage, le rafraîchissement (refresh) et l'accès aux bancs de mémoire vive dynamique dans les systèmes informatiques des années 80.

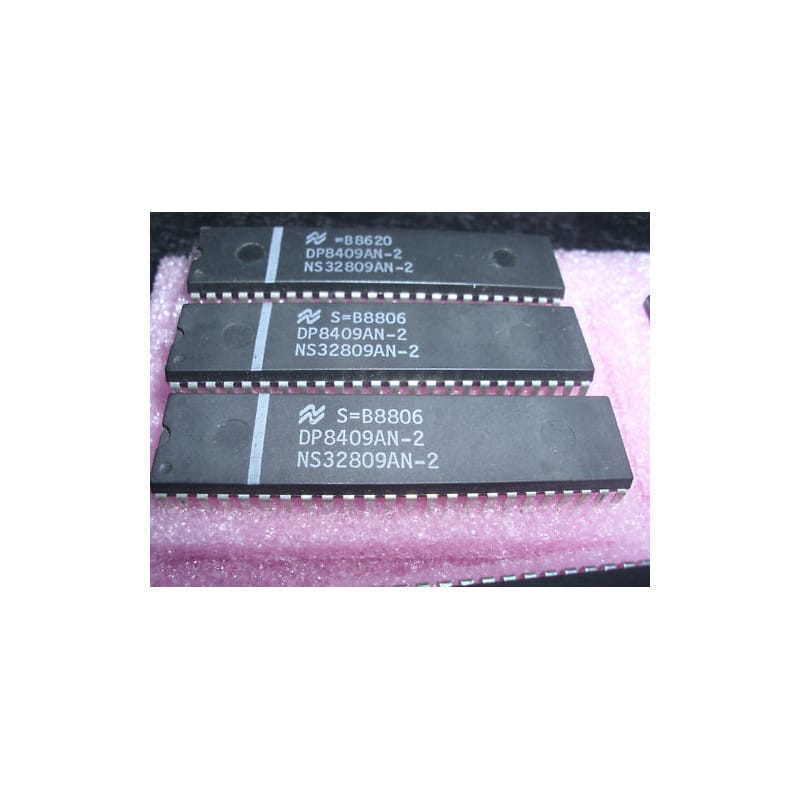

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il adopte le format de boîtier imposant à 48 broches (DIP48 / DIL48).
Ce composant est une pièce de choix pour la restauration de stations de travail, d'ordinateurs personnels haut de gamme ou de systèmes embarqués complexes utilisant des puces DRAM (telles que les classiques 4164 ou 41256). Il simplifiait considérablement la logique d'interface en regroupant le multiplexage des adresses (RAS/CAS) et la gestion automatique du rafraîchissement.
Architecture Intégrée : Gère le multiplexage des adresses et les cycles de rafraîchissement, libérant le processeur de ces tâches critiques.
Flexibilité DRAM : Supporte différents types de mémoires dynamiques et permet des configurations variées de bancs de mémoire.
Fiabilité NS : La série DP840x était la référence industrielle pour assurer l'intégrité des données dans les systèmes utilisant des mémoires dynamiques sensibles aux erreurs de rafraîchissement.
Diagnostic Express (Erreurs de données / Instabilité mémoire) :
Rafraîchissement : Si votre système présente des erreurs de données aléatoires ou plante après un certain temps, vérifiez le bon fonctionnement des cycles de rafraîchissement gérés par le DP8409. Une mauvaise configuration des tempos (timings) de rafraîchissement est la cause la plus fréquente de perte de données en DRAM.
Alimentation : Ce circuit pilote des lignes de bus mémoires importantes. Assurez-vous que les condensateurs de découplage de haute qualité sont placés très près des broches Vcc pour éviter les chutes de tension lors des commutations de bus.
Recommandations de Montage :
Support DIP48 : Étant donné le nombre important de broches et la rareté de ce composant NOS, l'utilisation d'un support tulipe 48 broches est absolument indispensable. Cela facilite grandement le débogage de la carte mère et protège le composant de la chaleur lors de la soudure.
Soudure : Utilisez votre station réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur est obligatoire après soudure. La densité des broches sur un boîtier DIP48 facilite la formation de ponts de flux invisibles, qui peuvent induire des erreurs de adressage ou des courants de fuite préjudiciables à la stabilité du bus mémoire.
