Le DS8831N (conçu par le fabricant National Semiconductor) est un circuit intégré de logique d'interface spécialisé. Il s'agit d'un transceiver (émetteur-récepteur) de ligne quadruple, conçu pour assurer la transmission et la réception de données entre des systèmes logiques TTL et des lignes de transmission différentielles ou asymétriques.

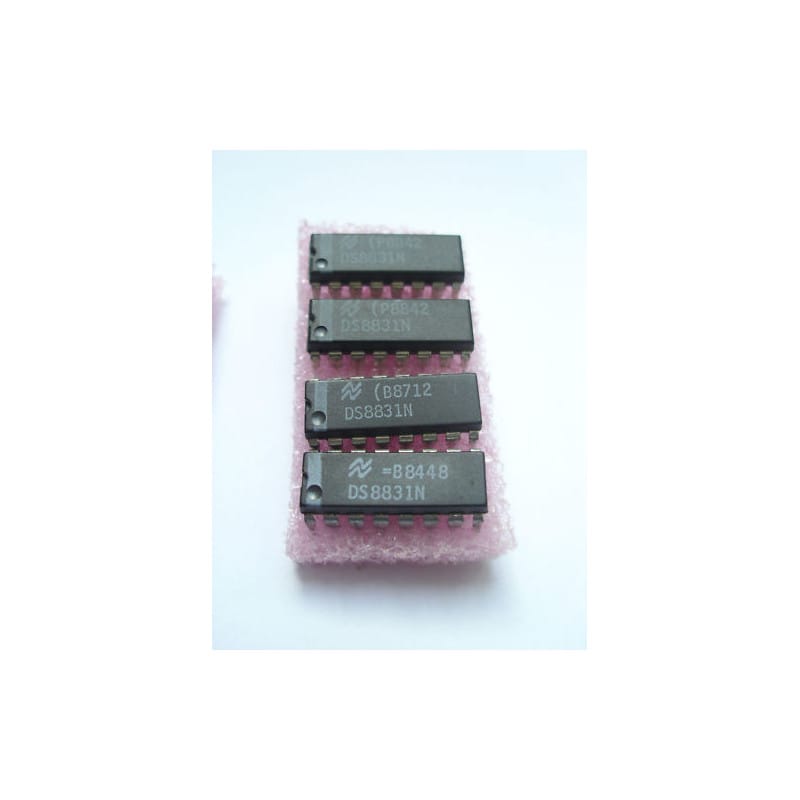

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il adopte le format de boîtier double en ligne à 16 broches (DIP16 / DIL16).
Ce composant est une référence classique de l'ère de l'informatique industrielle et des systèmes de contrôle automatisés des années 70 et 80. Il permet d'interfacer des signaux logiques sur de plus longues distances en offrant une meilleure immunité au bruit que les signaux TTL standard.
Architecture Quadruple : Intègre quatre canaux indépendants d'émetteurs-récepteurs dans un seul boîtier, optimisant l'espace sur les cartes électroniques.
Compatibilité TTL : Entièrement compatible avec les niveaux logiques TTL (Transistor-Transistor Logic), facilitant l'intégration directe dans les systèmes existants.
Interface de Ligne : Conçu pour piloter des lignes de transmission avec une impédance spécifique, réduisant les réflexions et les interférences.
Fiabilité NS : La qualité de fabrication de National Semiconductor assurait une excellente robustesse pour les environnements industriels.
Diagnostic Express à l'Établi (Erreurs de transmission) :
Signaux corrompus : Si vous observez des erreurs lors de la communication, vérifiez la terminaison de ligne (résistances de charge). Une mauvaise adaptation d'impédance provoque des rebonds de signal (ringing) que le DS8831 peut avoir du mal à traiter.
Niveaux logiques : Vérifiez la tension d'alimentation (Vcc). Le DS8831N est très sensible à une tension trop basse qui dégrade les niveaux de sortie, entraînant des erreurs logiques sur le bus.
Recommandations de Montage :
Support DIP16 : Comme pour vos autres circuits intégrés de logique, l'utilisation d'un support tulipe est recommandée pour protéger ce composant NOS et faciliter d'éventuels tests de continuité du bus.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur est obligatoire après soudure. La présence de résidus de flux entre les broches peut créer des fuites de courant de faible impédance, particulièrement critiques sur les lignes de données à haute fréquence, provoquant des instabilités aléatoires dans la transmission des signaux.
