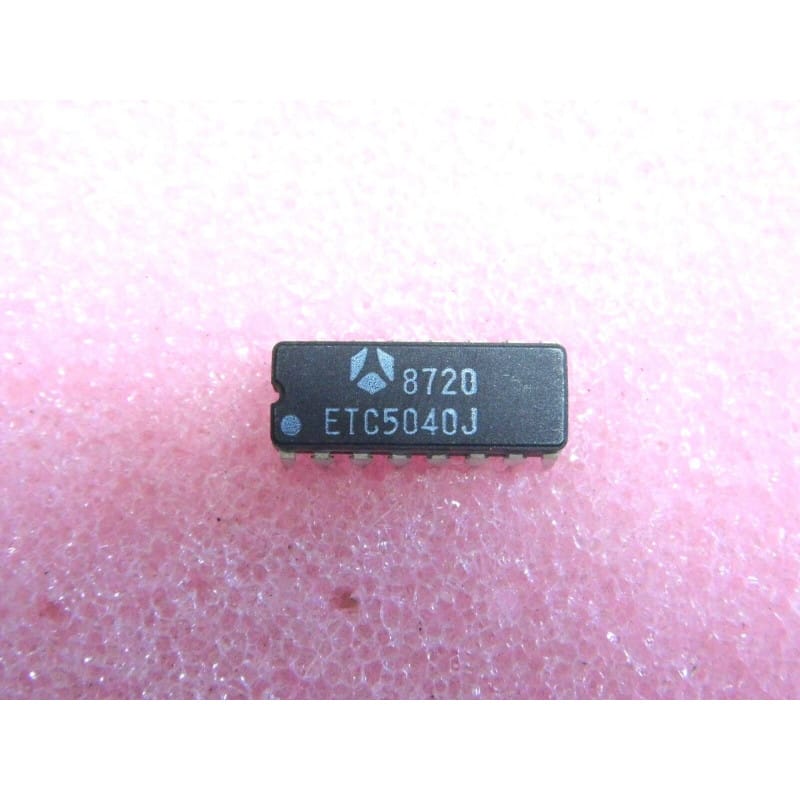

Le ETC5040J (conçu par le fabricant ST-SGS Thomson) est un circuit intégré de type Codec PCM (Pulse Code Modulation), utilisé historiquement dans les systèmes de télécommunications pour la numérisation et la reconstruction des signaux vocaux. Il réalise les fonctions de conversion A/N (analogique vers numérique) et N/A (numérique vers analogique) nécessaires à la transmission de la voix sur les lignes téléphoniques numériques.
Cette version spécifique, avec le suffixe J, est logée dans un boîtier céramique (CERDIP) à 16 broches, offrant une stabilité thermique et une protection contre l'humidité supérieures aux versions plastiques standard.
Fonctionnalité Codec : Filtres intégrés pour la bande passante vocale, conversion A/N et N/A avec compresseur/extenseur (companding) conforme aux normes téléphoniques ($\mu$-law ou A-law selon la configuration).
Boîtier Céramique (CERDIP) : Le boîtier céramique assure une excellente intégrité des données dans les environnements soumis à des variations thermiques ou des contraintes environnementales importantes, idéal pour l'équipement de centraux téléphoniques.
Technologie ST-SGS : Composant robuste issu de la gamme de télécommunications professionnelles de Thomson, garantissant une faible distorsion et une haute fiabilité sur les liaisons longue distance.
Diagnostic Express (Absence de transmission audio ou distorsion) :
Horloges de synchronisation : Les Codecs comme le ETC5040J sont extrêmement dépendants des horloges de données (horloge maître et horloge de slot). Si le son est totalement absent ou très bruyant, vérifiez la fréquence et l'intégrité des signaux sur les broches de clock avec un oscilloscope.
Filtres passifs : Bien que les filtres soient internes, les composants externes de couplage et de référence de tension (tensions de référence positive et négative) sont cruciaux. Une dérive sur ces tensions de référence entraînera une distorsion immédiate du signal vocal.
Recommandations de Montage :
Support DIP16 : Comme pour tous vos composants NOS en boîtier céramique, l'usage d'un support tulipe est fortement recommandé. Cela évite toute contrainte thermique prolongée lors de la soudure, préservant ainsi l'herméticité du boîtier.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Le nettoyage à l'alcool isopropylique pur est impératif. La nature céramique du boîtier exige une propreté parfaite pour éviter les courants de fuite de surface sur les entrées analogiques haute impédance, ce qui pourrait altérer la précision du codec.
